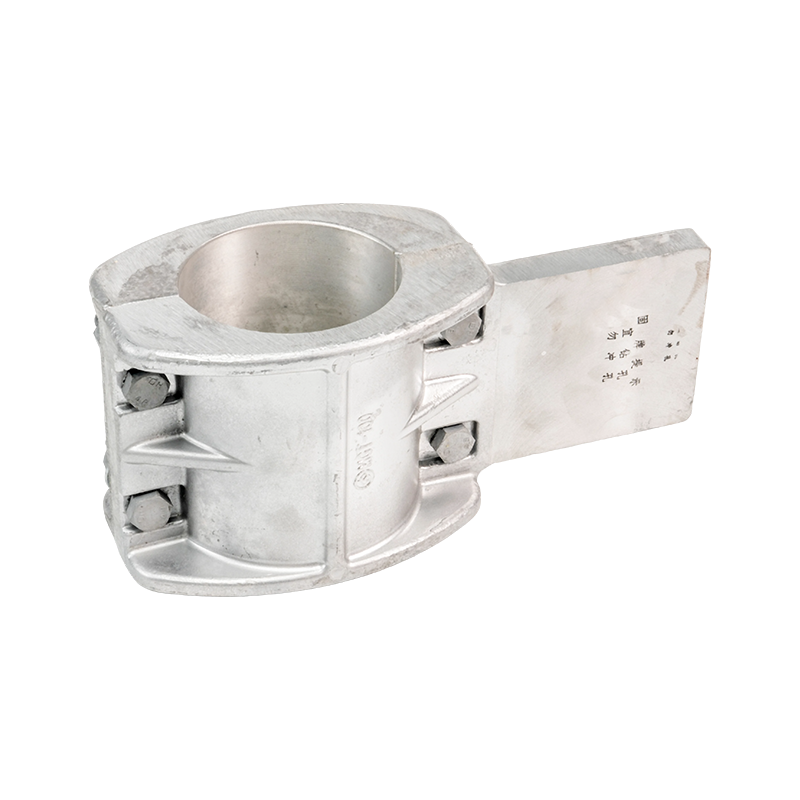

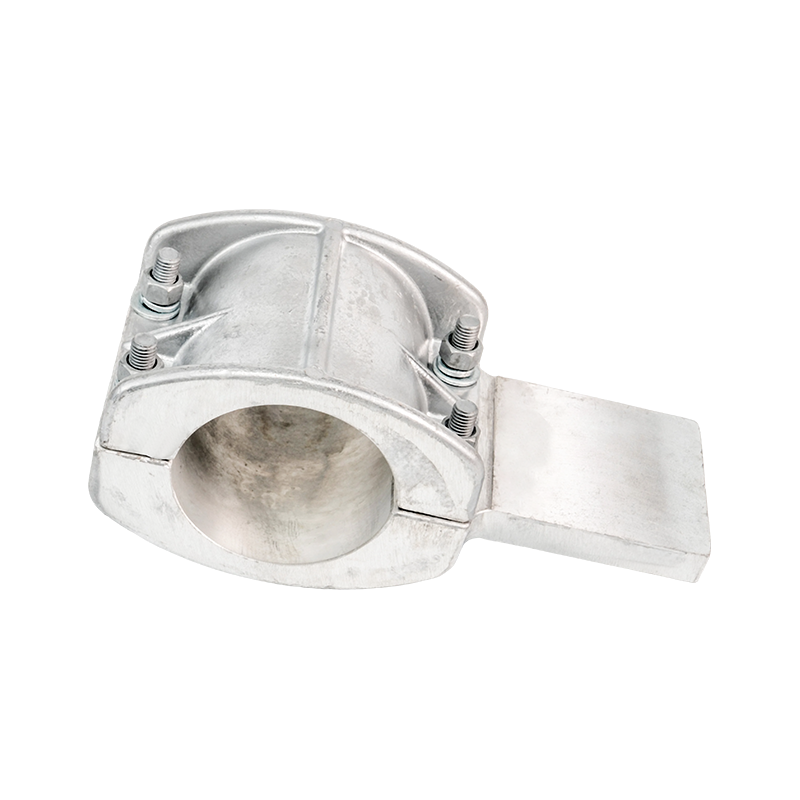

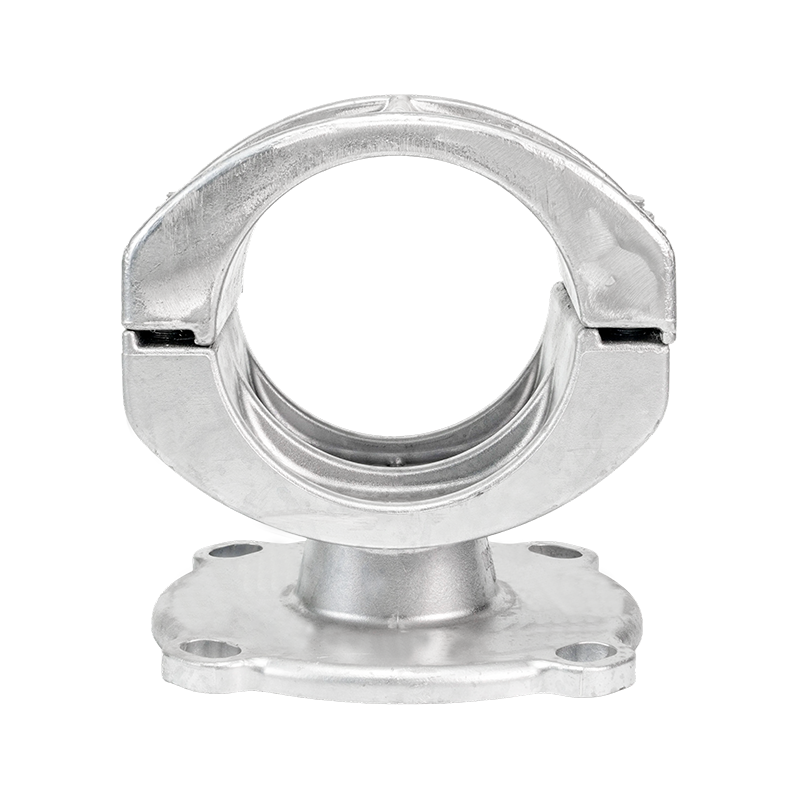

Dukungan Bus-bar (Jenis Dukungan Tetap)

Keuntungan Teknis

Perangkat Keras Tetap Tipe MGG: Kompatibel dengan diameter luar batang bus berbentuk tabung mulai dari Φ50 mm hingga Φ180 mm.  Tersedia dalam model standar dan model bertulang. Dibuat dari komponen baja galvanis hot-dip, dengan parameter dimensi dan data berat yang jelas.

Tutup Ujung Tipe MGF: Kompatibel dengan diameter dalam/luar batang bus tubular mulai dari Φ50/45 mm hingga Φ250/230 mm. Tersedia dalam tipe bola standar, redaman, dan terminal. Tipe redaman dilengkapi dengan kabel redaman LGJ-240 hingga LGJ-630 untuk meningkatkan ketahanan seismik dan getaran.

Klem Ketegangan untuk Untaian Baja: Termasuk tipe tempa integral dan tipe desain universal. Kompatibel dengan diameter untai baja dari Φ7,8 mm hingga Φ16,0 mm, dengan kekuatan cengkeraman mulai dari 45 kN hingga 187 kN.  Diproduksi dari komponen baja galvanis hot-dip, menampilkan dimensi standar dan parameter kekuatan cengkeraman.

Mendukung Untaian Aluminium Inti Baja (ACSR): Strukturnya sesuai dengan standar GB1179-83. Penampang melintang nominal mencakup 10/2 mm² hingga 240/30 mm². Memberikan parameter standar seperti perhitungan penampang, diameter luar, resistansi DC, kekuatan tarik yang dihitung, dan berat yang dihitung.

Fitur

Bahan dan Proses: Perangkat keras diproduksi menggunakan baja galvanis hot-dip, dengan ketebalan lapisan seng yang memenuhi standar ≥85 μm. Melalui proses die-forging dan perlakuan panas, material ini mencapai sifat mekanik yang sangat baik dan mempertahankan ketangguhan yang baik bahkan pada suhu rendah -40℃. Perawatan sandblasting dan pasivasi permukaan semakin meningkatkan ketahanan terhadap korosi, memenuhi persyaratan penggunaan jangka panjang di lingkungan korosif tingkat C4.

Kinerja Mekanis: Kekuatan cengkeraman perangkat keras berkisar antara 45 hingga 187 kN, dirancang dengan faktor keamanan 2,5. Analisis elemen hingga mengoptimalkan distribusi tegangan struktural, dan pengujian umur kelelahan memenuhi persyaratan siklus getaran 10^7. Frekuensi resonansi dikontrol di luar jangkauan operasional sistem, memastikan cadangan kekuatan untuk menahan beban benturan yang tiba-tiba.

Kinerja Listrik: Desain perangkat keras sepenuhnya mempertimbangkan efek kopling elektrotermal, mengoptimalkan struktur untuk mengurangi kerugian arus eddy. Perhitungan gaya elektromagnetik dalam kondisi hubung singkat memenuhi persyaratan stabilitas sistem, dengan nilai resistansi kontak dikontrol di bawah 50 μΩ. Desain anti-korona memastikan tidak ada fenomena pelepasan sebagian yang terjadi di lingkungan bertegangan tinggi.

Kemampuan Beradaptasi Lingkungan: Perangkat keras ini melewati 3.000 jam pengujian semprotan garam dan 2.000 jam pengujian penuaan ultraviolet, mempertahankan kinerja yang stabil selama siklus suhu dari -40℃ hingga 60℃. Dalam kondisi lembab dan panas, resistansi isolasi tetap di atas 10^4 MΩ. Solusi pelapisan anti-korosi yang ditingkatkan tersedia untuk wilayah khusus.
