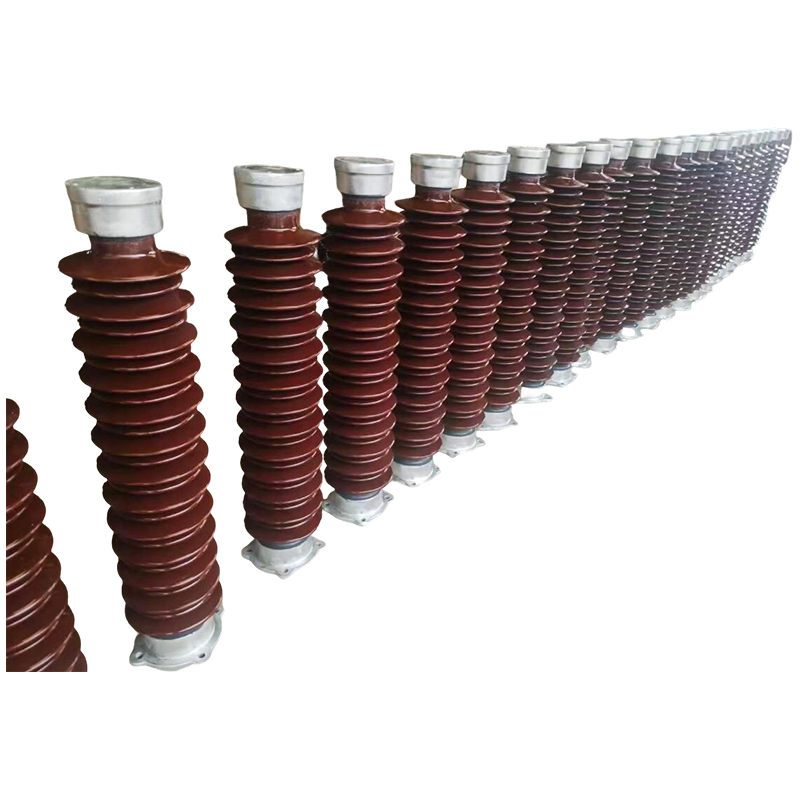

Pasca Isolator

Keuntungan Teknis

Struktur Sederhana dan Pemasangan Mudah： Batang bus tubular berinsulasi langsung dipasang pada struktur baja atau penyangga beton, sehingga menghilangkan kebutuhan akan bushing dinding dan isolator tiang. Ini mengadopsi metode pemasangan terbuka, didukung oleh braket batang bus berbentuk tabung khusus dengan jarak ≥275 mm. Braket tetap dipasang ketika bentang berkisar antara 6 m hingga 13 m.

Kekuatan Mekanik Tinggi dan Rentang Dukungan Besar： Tegangan yang diijinkan dari batang bus tubular berinsulasi adalah empat kali lipat dari batang bus persegi panjang, sehingga memungkinkannya menahan arus hubung singkat yang signifikan. Di bawah arus hubung singkat 50 kA, batang bus tubular berukuran Φ100×6 mm dapat mencapai bentang gantung hingga 9 meter, dan dengan dukungan braket batang bus, bentang dapat mencapai 13 meter. Bus bar dapat dihubungkan langsung ke ruang bertegangan tinggi, reaktor pembatas arus dalam ruangan, atau kabinet switchgear 10 kV, sehingga mengurangi kebutuhan akan isolator tiang, perlengkapan bar bus, dan fondasi struktural.

Kinerja Seismik yang Kuat： Desain produk mempertimbangkan kondisi seismik, tahan terhadap percepatan horizontal 0,20 g, percepatan vertikal 0,15 g, frekuensi getaran 20 Hz, dan toleransi terhadap tiga siklus gelombang sinus. Faktor keamanan melebihi 1,67, memastikan pengoperasian normal dalam kondisi seismik dan arus pendek secara bersamaan.

Kemampuan Beradaptasi Lingkungan yang Sangat Baik： Cocok untuk ketinggian ≤4000 meter dan lingkungan dengan kelas keparahan polusi V (polusi berat), rasio jarak rambat desain adalah 31 mm/kV. Setelah memasang pemanjang rambat pada terminal luar ruangan, total jarak rambat tidak kurang dari 680 mm.

Fitur

Nilai Penyederhanaan Struktural
Dalam sistem busbar tradisional, isolator tiang memiliki fungsi ganda yaitu penyangga mekanis dan isolasi listrik. Melalui desain inovatif yang secara langsung memasang batang bus berbentuk tabung ke penyangga struktur baja, jumlah isolator yang digunakan tidak hanya berkurang, namun struktur sistem juga disederhanakan secara mendasar. Hal ini menurunkan kompleksitas instalasi dan titik kegagalan potensial, yang mencerminkan tren teknologi yang berkembang dari komponen terpisah menuju sistem terintegrasi.

Persyaratan Adaptasi Lingkungan
Insulator tiang harus memenuhi persyaratan pengoperasian stabil jangka panjang di lingkungan yang keras, khususnya dalam kondisi parah dengan tingkat polusi hingga Kelas V, di mana kinerja anti-polusi flashover menjadi indikator penting. Dengan mengoptimalkan desain gudang, menggunakan bahan hidrofobik, dan mengontrol jarak rambat secara ketat, kinerja insulasi yang andal terjamin di lingkungan khusus seperti kawasan polusi pesisir dan industri.

Analisis Perbandingan Instalasi dan Pemeliharaan
Dibandingkan dengan prosedur rumit yang diperlukan untuk memasang isolator tiang tradisional—seperti konstruksi pondasi,  penjajaran perataan, dan fiksasi multi-titik—sistem bus bar tubular terintegrasi mengadopsi metode pemasangan braket standar, sehingga mempersingkat periode konstruksi secara signifikan. Dalam hal perawatan, isolator tradisional memerlukan pembersihan kontaminasi secara teratur, deteksi retak, dan pengujian kelistrikan, sedangkan desain batang bus berbentuk tabung yang tertutup sepenuhnya secara signifikan mengurangi frekuensi dan biaya perawatan.

Karakteristik Teknis Bahan dan Proses
Insulator tiang modern terutama diproduksi menggunakan porselen listrik berkekuatan tinggi, kaca yang dikeraskan, atau material komposit. Diantaranya, isolator komposit menawarkan keunggulan seperti hidrofobisitas yang sangat baik, ketahanan terhadap ledakan yang tinggi, dan bobot yang ringan.
