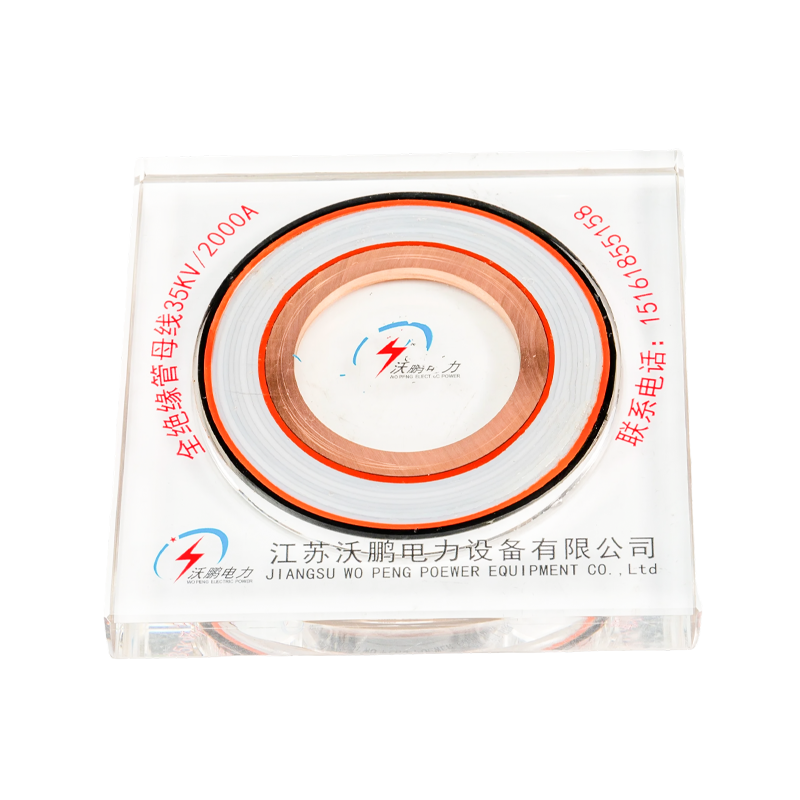

Bar Bus Berbentuk Tabung PTFE

WOPENG PTFE Tubular Bus Bar dirancang khusus untuk lingkungan ekstrem. Insulasi utamanya menggunakan gulungan mekanis film polytetrafluoroethylene (PTFE) yang presisi, dengan minyak silikon diaplikasikan di antara lapisan untuk membentuk isolator kontinu yang padat dan bebas gas. Produk ini dilengkapi tidak kurang dari 5 layar kapasitif (termasuk layar nol, layar perataan, dan layar grounding) dan dilengkapi dengan pemanjang rambat karet silikon untuk mencapai distribusi medan listrik yang optimal dan kinerja rambat yang ditingkatkan. Produk ini menawarkan ketahanan korosi yang sangat baik dan toleransi suhu tinggi/rendah yang unggul, dengan kisaran suhu pengoperasian -60°C hingga 250°C dan peringkat perlindungan mencapai IP68.

Hubungi Kami +

PRAV：No previous product BERIKUTNYA：Batang Bus Tubular Pengecoran Resin Epoksi

Detail Produk
Fitur
Hubungi Kami

Keuntungan Teknis

Ketahanan Suhu: Kisaran suhu pengoperasian dari -60°C hingga 250°C.

Ketahanan Korosi: Tahan terhadap asam, alkali, semprotan garam, dan pelarut organik.

Sifat Pelumas: Koefisien gesekan yang sangat rendah pada batang bus tubular PTFE, mengurangi tekanan mekanis.

Kekuatan Dielektrik Tinggi: Konstanta dielektrik rendah, kehilangan dielektrik minimal, dan kinerja insulasi stabil.

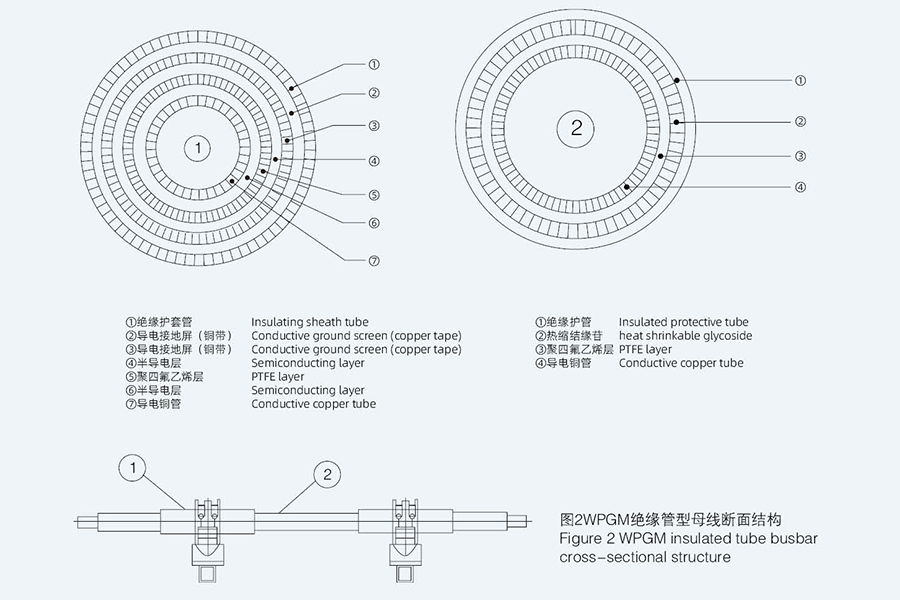

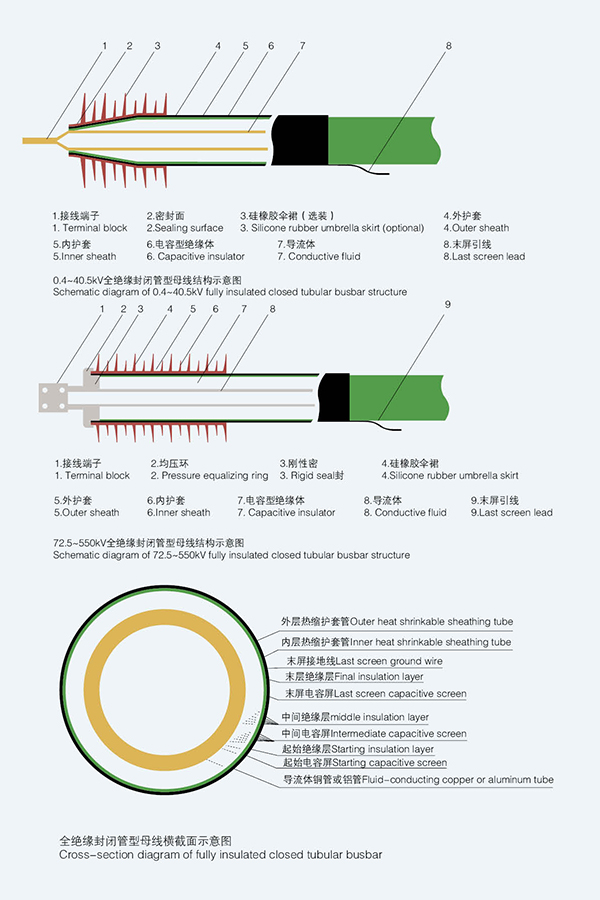

Diagram Struktur Busbar Tabung Terisolasi (Proses Polytetraoxyethylene)

Struktur penampang busbar tabung berinsulasi GM ditunjukkan pada Gambar 2.Model: GMn/n

Solusi aplikasi umum untuk busbar tabung berinsulasi

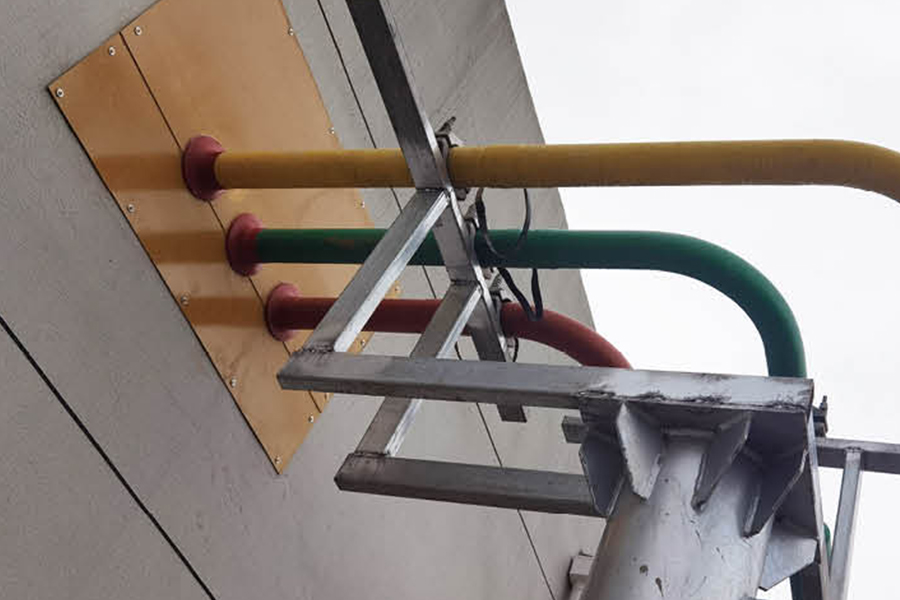

Metode 1: Hubungkan trafo utama ke ruang kendali
Ini adalah cara paling umum untuk mengaplikasikan busbar tubular. Busbar dihubungkan langsung dari terminal tegangan rendah trafo utama ke
mengganti terminal kabinet di ruang kontrol. Keuntungan utama: Cocok untuk arus besar. Kabelnya jelas dan indah, dan dapat diisolasi sepenuhnya atau semi-terisolasi.

Metode 2: Busbar disalurkan melalui parit kabel atau mezanin kabel
Gambar di bawah adalah cara umum lainnya untuk menerapkan busbar tubular. Busbar dapat dihubungkan ke kabinet saklar melalui parit kabel bawah tanah
atau mezanin kabel, dan juga dapat digunakan untuk sambungan antar lemari sakelar. Busbar ini sepenuhnya terisolasi dan sangat cocok untuk berbagai situasi
dimana pemasangan kabel sulit dilakukan.

Metode 3:Busbar berbentuk tabung disalurkan melalui parit kabel atau mezanin kabel
Metode ini adalah metode sambungan kabel teratas pada kabinet sakelar. Dapat juga dihubungkan melalui mezzanine kabel dan sambungan kabel bawah
metode. Pengguna dapat memilih sesuai dengan situasi sebenarnya. Tipe busbar berinsulasi penuh.

Metode 4: Sistem pemantauan CNC bus berbentuk tabung
Perusahaan kami mengembangkannya sendiri dan menerapkan pemantauan cerdas tak berawak terhadap berbagai data teknis bus tabung.

Busbar tabung terisolasi

Tantangan Teknis

Kontrol Proses Penggulungan: Persyaratan keseragaman ketegangan antar lapisan dalam ±2%, dengan bantuan ultrasonik diperlukan untuk kontrol gelembung.

Adhesi Antar-Lapisan: Energi permukaan rendah dari batang bus tubular PTFE menghasilkan ikatan antar-lapisan yang lemah, sehingga memerlukan bahan perawatan khusus.

Biaya Tinggi: Bahan busbar tubular PTFE mentah yang mahal menyebabkan biaya produk jauh lebih tinggi dibandingkan jenis lainnya.

Daur Ulang yang Sulit: Bahan bus bar berbentuk tabung PTFE sulit terdegradasi, sehingga mengakibatkan biaya pemrosesan ramah lingkungan yang tinggi.

Tentang Kami

Jiangsu Wopeng Power Technology Co., Ltd.

Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kami mengumpulkan tim profesional yang terdiri dari pakar industri, teknisi senior dan tenaga teknis, serta spesialis produksi berpengalaman yang telah terlibat dalam teknologi peralatan listrik selama bertahun-tahun.
Produk utama kami meliputi busbar tabung tembaga & aluminium, busbar tabung tenaga angin, busbar intensif (kompak), dan sistem jalur kontak geser. Kami fokus pada penelitian dan pengembangan serta pembuatan busbar tabung tertutup berinsulasi penuh 0,4 kV–35 kV dan sistem busway resin cor tegangan rendah, yang menyediakan jalur transmisi daya yang andal untuk pembangkit listrik, gardu induk, ladang angin, angkutan kereta api, dan fasilitas industri.

Sertifikat Kehormatan

Berita

Cara Mencegah Oksidasi pada Sambungan Busbar Aluminium？
2026-07-21
Oksidasi pada sambungan busbar aluminium dicegah dengan menghilangkan lapisan oksida alami secara mekanis, menerapkan senyawa penghambat oksidasi segera setelah pembersihan, menggunakan konektatau berlapis atau bimetal yang benar, dan menjaga torsi d...
View More +
Bahan insulasi apa yang digunakan untuk batang bus tubular berinsulasi penuh？
2026-07-14
Bus bar tubular berinsulasi penuh mengandalkan tiga bahan insulasi utama: PTFE (politetrafluoroetilen) , senyawa pengecoran resin epoksi , dan Karet silikon EPDM . Setiap bahan dipilih berdasarkan kelas tegangan, suhu pen...
View More +
Apa itu Busway Listrik?
2026-07-07
A busway listrik adalah sistem distribusi listrik prefabrikasi dan tertutup sepenuhnya yang mengalirkan arus melalui konduktor tembaga atau aluminium padat yang ditempatkan di dalam selungkup logam, menggantikan kumpulan kabel dan saluran untu...
View More +

Bar Bus Tubular Terisolasi Sepenuhnya Industry knowledge

1. Apa itu Bar Bus Tubular PTFE

Itu Bar Bus Berbentuk Tabung PTFE adalah komponen konduktif berinsulasi berkinerja tinggi, terdiri dari inti konduktor logam (tembaga atau aluminium) dan lapisan insulasi polytetrafluoroethylene (PTFE). Ini dirancang khusus untuk sistem tenaga tegangan tinggi, memanfaatkan sifat unik PTFE untuk memastikan transmisi daya yang aman dan efisien. Seorang profesional Produsen Bar Bus Tubular PTFE dan Pemasok Bar Bus Tubular PTFE menghasilkan produk yang memenuhi standar tegangan tinggi, dengan a Produsen Bar Bus Tubular PTFE khusus menawarkan solusi yang disesuaikan untuk kebutuhan proyek tertentu.

(1) Struktur Inti dan Sifat Utama

Itu Bar Bus Berbentuk Tabung PTFE dilengkapi inti konduktor (konduktivitas ≥63% IACS) yang dibungkus dengan lapisan insulasi PTFE setebal 4-8 mm. Ini membanggakan tegangan rusaknya ≥35kV/mm , kisaran suhu kerja -60℃ hingga 200℃, dan resistansi isolasi di atas 1,0×10¹⁴Ω. Sifat antilengket, tahan korosi, dan gesekan rendah PTFE menjadikan bus bar ideal untuk lingkungan bertegangan tinggi yang keras.

2. Mengapa Bus Bar Tubular PTFE Digunakan dalam Sistem Tegangan Tinggi

Sistem tegangan tinggi (≥110kV) menuntut isolasi, stabilitas, dan daya tahan yang luar biasa, dan Bar Bus Berbentuk Tabung PTFE memenuhi kebutuhan ini dengan keunggulan uniknya, termasuk:

Performa insulasi yang unggul: Tahan gradien tegangan tinggi (≥35kV/mm) untuk mencegah kebocoran dan korsleting, penting untuk sistem 110kV-500kV.
Kemampuan beradaptasi suhu ekstrim: Beroperasi secara stabil pada -60℃ hingga 200℃, cocok untuk gardu induk tegangan tinggi luar ruangan di daerah dingin atau panas.
Ketahanan terhadap korosi dan polusi: PTFE tidak bereaksi terhadap bahan kimia, kelembapan, dan debu, sehingga mengurangi frekuensi perawatan di lingkungan industri atau pesisir yang bertegangan tinggi.
Kehilangan dielektrik rendah: Faktor kerugian dielektrik ≤0,0002 pada 50Hz, meminimalkan kehilangan daya dalam transmisi tegangan tinggi jarak jauh.

Dapat diandalkan Pemasok Bar Bus Tubular PTFE memastikan keunggulan ini konsisten, menjadikan bus bar pilihan utama untuk sistem tenaga tegangan tinggi di seluruh dunia.

3. Perbandingan Kinerja dengan Bus Bar Berinsulasi Tegangan Tinggi Lainnya

Perbandingan Kinerja Bus Bar Tubular PTFE dan Bus Bar Berinsulasi Tegangan Tinggi Lainnya
Jenis Bar Bus	Tegangan Kerusakan	Kisaran Suhu	Kerugian Dielektrik
Bar Bus Berbentuk Tabung PTFE	≥35kV/mm	-60℃~200℃	≤0,0002
Bar Bus Pengecoran Resin Epoksi	≥30kV/mm	-30℃~130℃	≤0,001
Bus Bar Berisolasi Karet Silikon	≥25kV/mm	-40℃~120℃	≤0,0005

A Produsen Bar Bus Tubular PTFE khusus dapat mengoptimalkan struktur bus bar untuk skenario tegangan tinggi tertentu, sekaligus profesional Produsen Bar Bus Tubular PTFE memastikan kualitas yang konsisten untuk memenuhi persyaratan ketat sistem tenaga tegangan tinggi.
