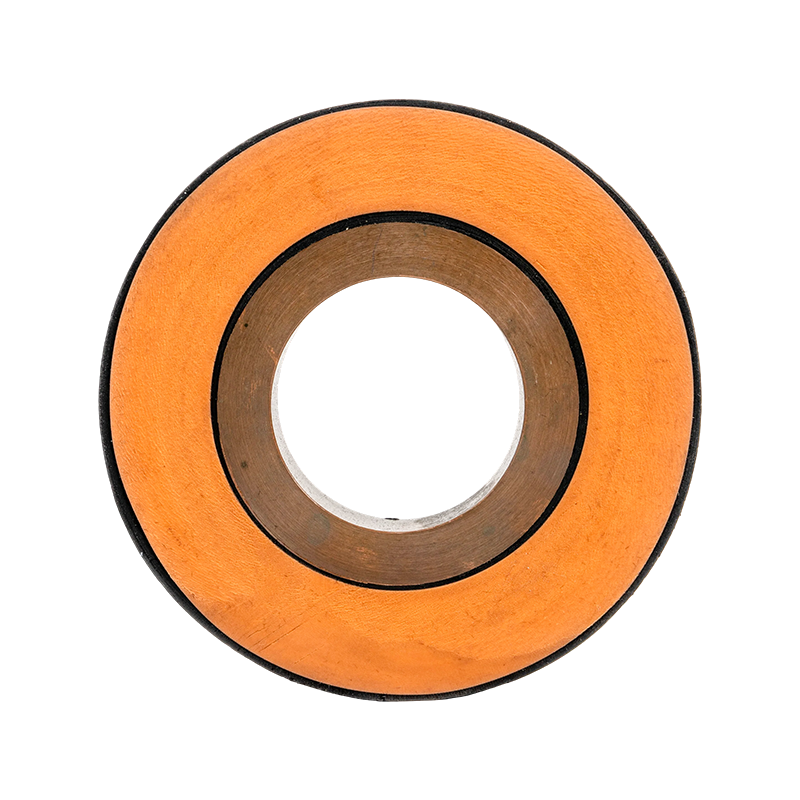

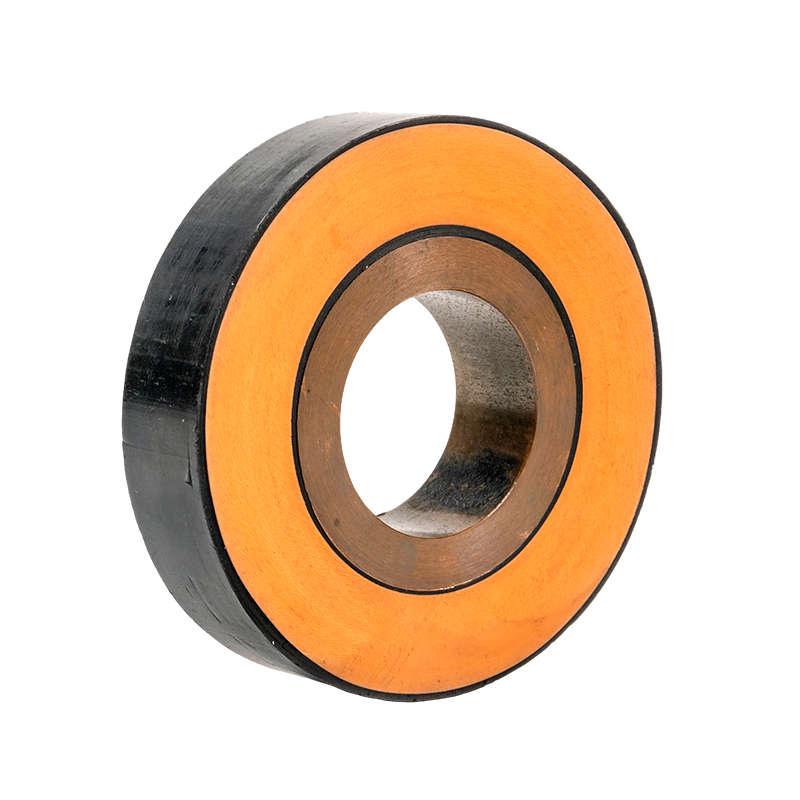

Bar Bus Tubular Karet Silikon EPDM

Bus bar tubular karet silikon EPDM mengadopsi desain struktural insulasi terlindung komposit. Melalui teknologi ekstrusi polimer, konduktor tembaga atau aluminium berbentuk tabung, pelindung konduktor, lapisan insulasi, dan pelindung insulasi diekstrusi bersama dalam satu proses, sehingga menghasilkan fungsi pembawa arus konduktif dan insulasi terlindung untuk kawat. Bus bar tubular karet silikon EPDM diproduksi menggunakan teknologi ko-ekstrusi tiga lapis, memastikan antarmuka yang rapat dan tanpa celah antara lapisan pelindung dalam dan luar serta lapisan insulasi. Bahan insulasi utama adalah karet etilen propilen diena monomer (EPDM), konduktornya adalah tabung tembaga padat, lapisan pelindung logam terbuat dari foil tembaga, selubung luar terdiri dari insulasi polimer poliolefin, dan sambungannya dilengkapi desain berpelindung untuk mencapai insulasi penuh di seluruh saluran.

Hubungi Kami +
PRAV：Batang Bus Tubular Pengecoran Resin Epoksi BERIKUTNYA：Tidak ada produk berikutnya
  • Detail Produk
  • Fitur
  • Hubungi Kami

Keuntungan Teknis

Teknologi Ekstrusi Bersama Tiga Lapis: Pelindung konduktor, lapisan insulasi, dan pelindung insulasi diekstrusi dan dibentuk secara bersamaan, memastikan antarmuka yang rapat dan tanpa celah antar lapisan, sehingga secara signifikan meningkatkan kinerja produk secara keseluruhan.


Desain Medan Listrik yang Dioptimalkan: Terminal menggunakan struktur cold-shrink prefabrikasi, yang mendistribusikan kembali medan listrik pada titik konsentrasi tegangan melalui kerucut tegangan, mengurangi intensitas medan listrik, dan meminimalkan kerusakan pelepasan dan isolasi.


Koneksi yang Andal dan Kapasitas Membawa Arus: Adaptor terminal memungkinkan transisi yang mulus dari konduktor tabung tembaga melingkar ke sambungan ekspansi yang fleksibel, mengurangi kenaikan suhu di ujung dan memastikan kapasitas membawa arus konduktor. Sambungan perantara menggunakan sambungan selongsong bagian dalam baja tahan karat untuk konduktor, diamankan secara eksternal dengan dua batang bus penghubung setengah lingkaran, dan dikencangkan serta dilas menggunakan empat alat khusus penjepit C baja tahan karat, memastikan kapasitas pembawa arus konduktor dan mencegah deformasi.


Struktur Kompak dan Tahan Air: Sambungannya kompak dan mudah dipasang. Sambungan perantara kedap air khusus mendukung operasi perendaman batang bus dalam jangka pendek.


Struktur dan persyaratan produk
Busbar tubular berinsulasi berpelindung komposit adalah kombinasi konduktor busbar berbentuk tabung (tembaga atau aluminium) dan pelindung konduktor, insulasi, pelindung insulasi, dll., yang diekstrusi dengan polimer untuk mewujudkan arus konduksi dan insulasi pelindung busbar.

Pemilihan bahan baku utama: tabung keras tembaga konduktor (disesuaikan secara khusus), layar dalam, layar luar, karet EPDM, lapisan pelindung logam, foil tembaga, selubung luar, dan isolasi polimer poliolefin.
Teknologi inti: teknologi ekstrusi bersama tiga lapis - jaminan kualitas ekstrusi, antarmuka antara pelindung internal dan eksternal serta insulasi rapat tanpa celah, yang sangat meningkatkan kinerja bus tabung berinsulasi; Teknologi sambungan busbar tabung berinsulasi mengadopsi sambungan tabung berpelindung untuk melengkapi produk.

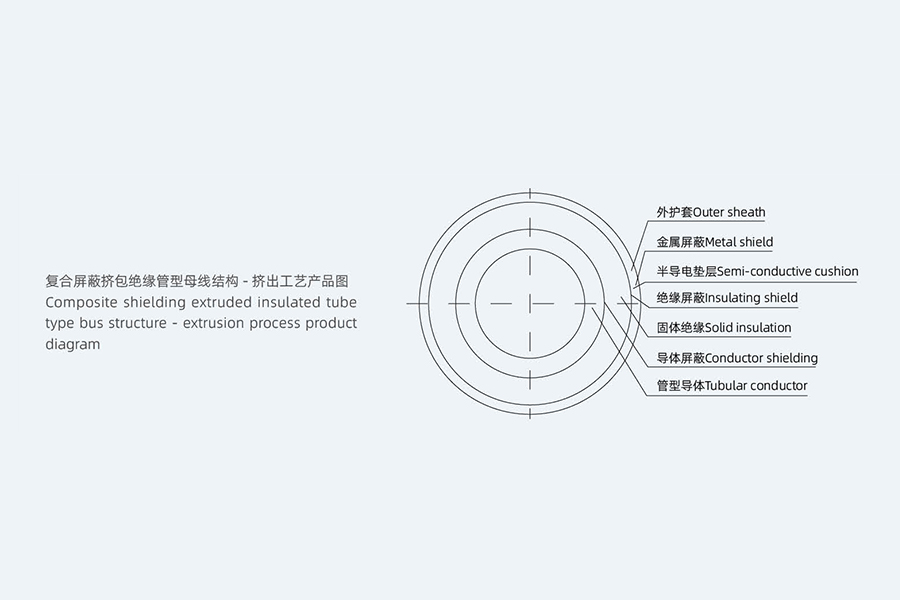

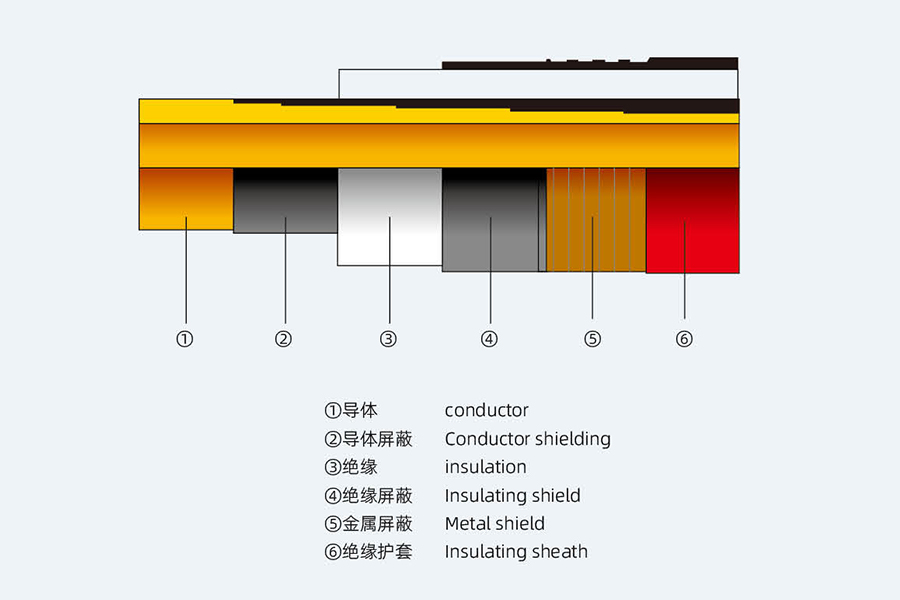

Gambar struktur produk

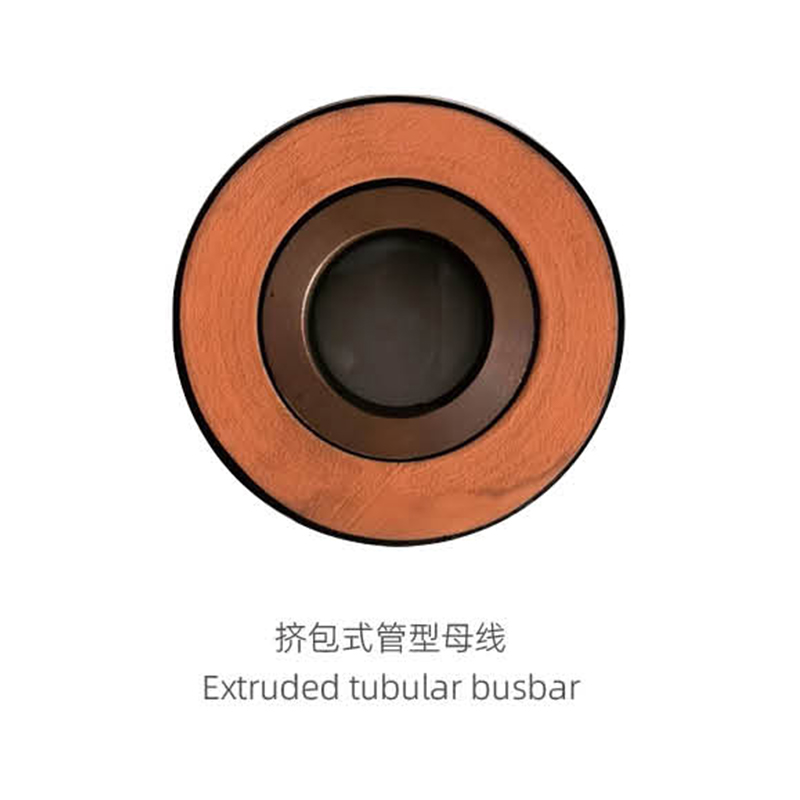

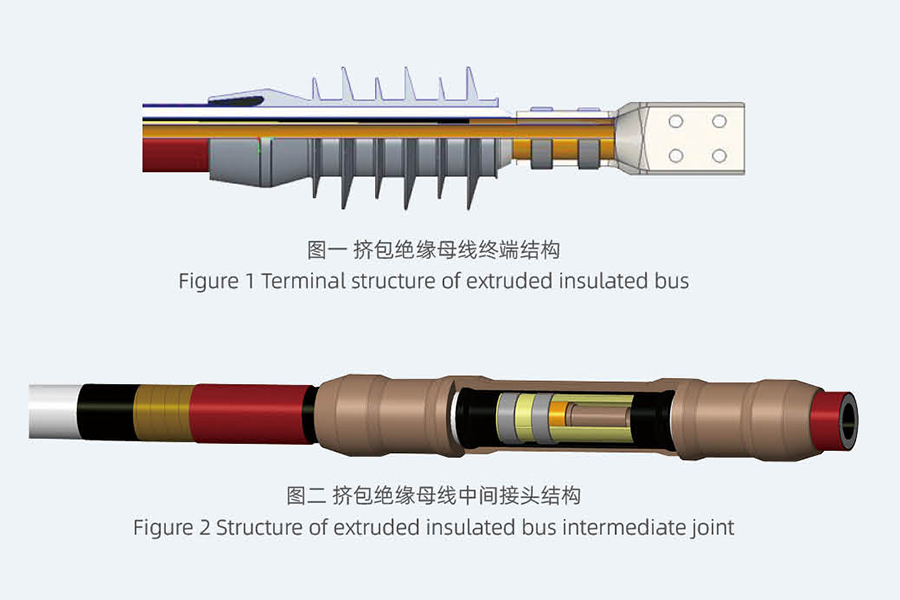

Keuntungan dari busbar tipe tabung terisolasi yang diekstrusi
Adaptor terminal menghubungkan pipa tembaga konduktor bundar dengan ujung sambungan sambungan ekspansi lunak, mencapai transisi yang mulus dari bulat ke persegi, mengurangi kenaikan suhu ujung, dan memastikan daya dukung arus konduktor. Kerucut tegangan digunakan untuk mengubah distribusi medan listrik pada konsentrasi tegangan terminal penyusutan dingin prefabrikasi, mengurangi intensitas medan listrik, mengurangi pelepasan produk, mengurangi kerusakan isolasi, meningkatkan kinerja bus tabung, memastikan masa pengoperasian bus tabung, dan mengurangi tingkat kecelakaan kerusakan.

Teknologi produksi busbar tipe tabung berinsulasi
Keuntungan sambungan: struktur kecil, mudah dipasang, setelah perlakuan khusus dapat direndam dalam air dalam waktu singkat, dengan mengubah bentuk geometris konsentrasi tegangan sambungan busbar tabung untuk mengubah distribusi medan listrik, mengurangi kuat medan listrik, untuk mengurangi kemungkinan timbulnya korona, mengurangi kerusakan isolasi, meningkatkan kinerja busbar tabung, memastikan masa pengoperasian busbar tabung, mengurangi tingkat kecelakaan kerusakan.

Aturan umum
Spesifikasi teknis ini berlaku untuk busbar tembaga berinsulasi penuh pelindung komposit, dan mengedepankan persyaratan teknis dalam hal fungsi, struktur, kinerja, pemasangan, dan pengujian.
Spesifikasi teknis ini merupakan persyaratan teknis minimum, tidak merinci seluruh rincian teknis, dan tidak sepenuhnya mengutip ketentuan standar dan spesifikasi terkait. Kontraktor harus menyediakan produk berkualitas tinggi sesuai dengan spesifikasi teknis ini dan standar nasional yang relevan.


Solusi aplikasi umum untuk busbar tabung berinsulasi

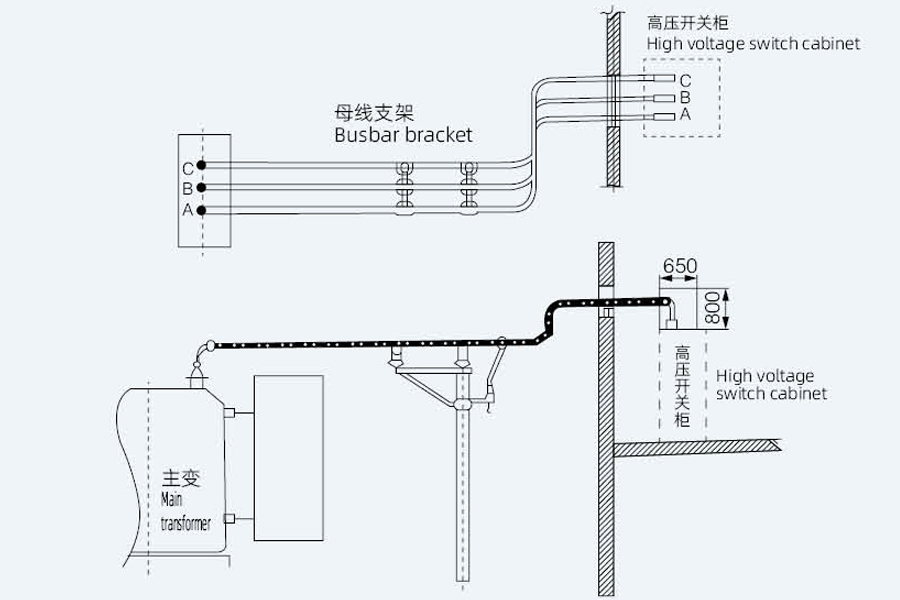

Metode 1: Hubungkan trafo utama ke ruang kendali
Ini adalah cara paling umum untuk mengaplikasikan busbar tubular. Busbar dihubungkan langsung dari terminal tegangan rendah trafo utama ke
mengganti terminal kabinet di ruang kontrol. Keuntungan utama: Cocok untuk arus besar. Kabelnya jelas dan indah, dan dapat diisolasi sepenuhnya atau semi-terisolasi.

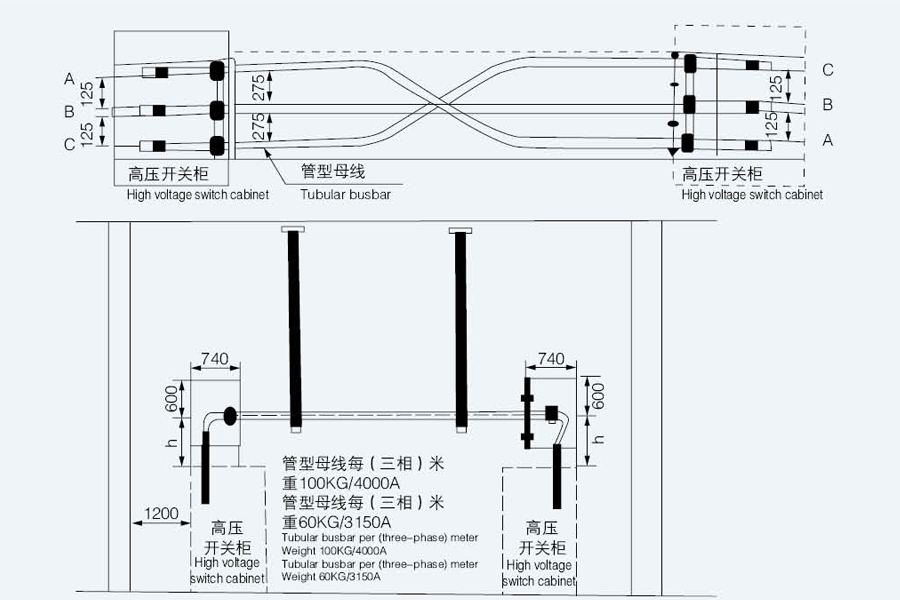

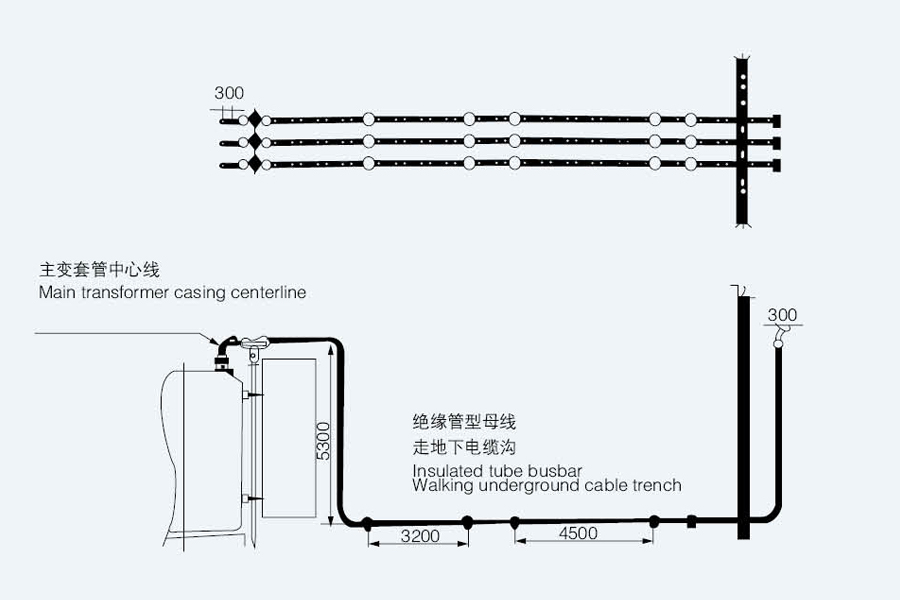

Metode 2: Busbar disalurkan melalui parit kabel atau mezanin kabel
Gambar di bawah adalah cara umum lainnya untuk menerapkan busbar tubular. Busbar dapat dihubungkan ke kabinet saklar melalui parit kabel bawah tanah
atau mezanin kabel, dan juga dapat digunakan untuk sambungan antar lemari sakelar. Busbar ini sepenuhnya terisolasi dan sangat cocok untuk berbagai situasi
dimana pemasangan kabel sulit dilakukan.

Metode 3:Busbar berbentuk tabung disalurkan melalui parit kabel atau mezanin kabel
Metode ini adalah metode sambungan kabel teratas pada kabinet sakelar. Dapat juga dihubungkan melalui mezzanine kabel dan sambungan kabel bawah
metode. Pengguna dapat memilih sesuai dengan situasi sebenarnya. Tipe busbar berinsulasi penuh.

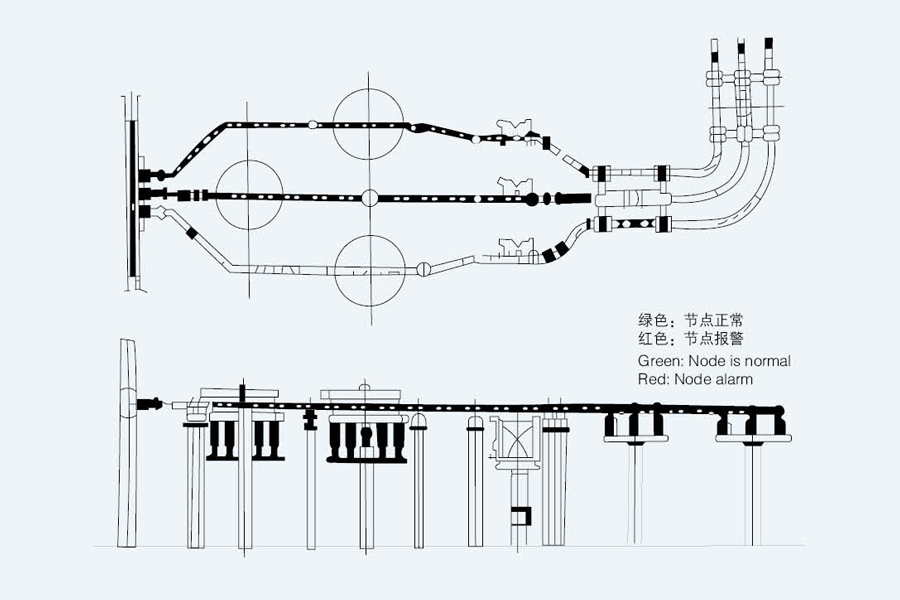

Metode 4: Sistem pemantauan CNC bus berbentuk tabung
Perusahaan kami mengembangkannya sendiri dan menerapkan pemantauan cerdas tak berawak terhadap berbagai data teknis bus tabung.

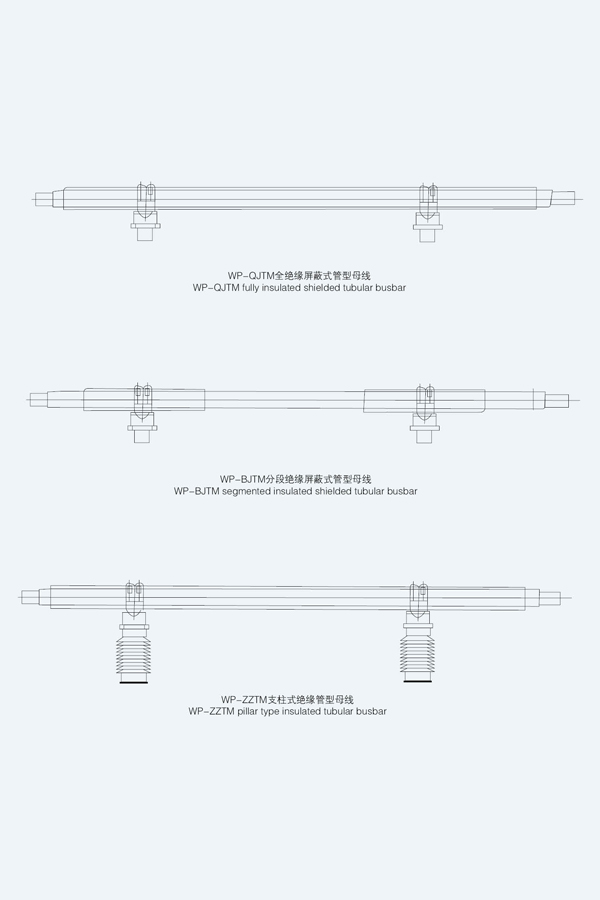

Busbar tabung terisolasi

Keuntungan dari Sambungan Menengah Penyusutan Dingin Prefabrikasi

Struktur kompak, mudah dipasang.


Mengubah distribusi medan listrik pada titik konsentrasi tegangan sambungan batang bus tubular dengan memodifikasi bentuk geometrisnya, sehingga mengurangi intensitas medan listrik.


Bertujuan untuk meminimalkan kemungkinan terjadinya lucutan korona, mengurangi kerusakan isolasi, dan meningkatkan kinerja busbar tubular.


Memastikan umur operasional bus bar berbentuk tabung dan mengurangi kejadian kecelakaan kerusakan.


Kontak langsung antar konduktor dicapai melalui selongsong bagian dalam baja tahan karat, dihubungkan secara eksternal dengan dua batang bus setengah lingkaran. Empat klem C baja tahan karat dikencangkan dan dilas menggunakan cetakan perkakas khusus, memastikan kapasitas pembawa arus konduktor dan mencegah deformasi.


Setelah perawatan tahan air, sambungan perantara memungkinkan bus bar beroperasi sebentar saat terendam air.

Produk yang Direkomendasikan

Tentang Kami
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Kami mengumpulkan tim profesional yang terdiri dari pakar industri, teknisi senior dan tenaga teknis, serta spesialis produksi berpengalaman yang telah terlibat dalam teknologi peralatan listrik selama bertahun-tahun.
Produk utama kami meliputi busbar tabung tembaga & aluminium, busbar tabung tenaga angin, busbar intensif (kompak), dan sistem jalur kontak geser. Kami fokus pada penelitian dan pengembangan serta pembuatan busbar tabung tertutup berinsulasi penuh 0,4 kV–35 kV dan sistem busway resin cor tegangan rendah, yang menyediakan jalur transmisi daya yang andal untuk pembangkit listrik, gardu induk, ladang angin, angkutan kereta api, dan fasilitas industri.
Sertifikat Kehormatan
  • Izin Usaha
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
  • Sertifikat Paten Model Utilitas
Berita
Bar Bus Tubular Terisolasi Sepenuhnya Industry knowledge

1. Apa Itu Bus Bar Tubular Karet Silikon EPDM

Itu Bar Bus Tubular Karet Silikon EPDM adalah komponen konduktif berinsulasi khusus, menggabungkan inti konduktor logam dengan lapisan insulasi luar karet silikon EPDM. Ini dirancang untuk sistem distribusi daya tegangan tinggi, mengintegrasikan insulasi yang sangat baik, tahan cuaca, dan daya tahan mekanis. Seorang profesional Pemasok Bar Bus Tubular Karet Silikon EPDM menghasilkan produk yang memenuhi standar industri, antara lain Bus Tubular Karet Silikon EPDM tegangan tinggi untuk skenario tegangan menengah dan tinggi (10kV-35kV).

(1) Struktur Inti dan Sifat Utama

Itu Bar Bus Tubular Karet Silikon EPDM terdiri dari inti konduktor tembaga atau aluminium (konduktivitas ≥60% IACS) dan lapisan isolasi karet silikon EPDM setebal 3-8 mm. Itu dapat menahan tegangan tembus sebesar ≥25kV/mm , suhu kerja -40℃ hingga 120℃, dan memiliki ketahanan yang sangat baik terhadap ozon, radiasi UV, dan korosi kimia.

2. Kegunaan Utama Bus Bar Tubular Karet Silikon EPDM

Berkat isolasi yang unggul dan kemampuan beradaptasi terhadap lingkungan, itu Bar Bus Tubular Karet Silikon EPDM banyak digunakan dalam sistem tenaga dan aplikasi industri, terutama termasuk:

  • Gardu induk tegangan menengah dan tinggi (10kV-35kV), digunakan untuk sambungan bus bar antara switchgear, trafo, dan pemutus arus.
  • Sistem distribusi listrik luar ruangan, beradaptasi dengan cuaca buruk seperti hujan, salju, dan sinar matahari yang terik.
  • Pabrik industri (metalurgi, kimia, elektronik), yang memerlukan ketahanan korosi dan stabilitas isolasi.
  • Stasiun energi terbarukan (matahari, angin), menghubungkan peralatan pembangkit listrik ke jaringan distribusi.

Dapat diandalkan Pemasok Bar Bus Tubular Karet Silikon EPDM memberikan spesifikasi khusus agar sesuai dengan ruang pemasangan dan persyaratan voltase yang berbeda, memastikan transmisi daya yang aman dan stabil.

3. Perbandingan Kinerja dengan Bus Bar Berinsulasi Tradisional

Perbandingan Kinerja Bus Bar Tubular Karet Silikon EPDM dan Bus Bar Berinsulasi Tradisional
Jenis Bar Bus Tegangan Kerusakan Tahan Cuaca Kehidupan Pelayanan
Bar Bus Tubular Karet Silikon EPDM ≥25kV/mm Sangat baik (tahan UV/ozon) 25-35 tahun
Bar Bus Berisolasi PVC ≤15kV/mm Buruk (UV rentan terhadap penuaan) 10-15 tahun
Bar Bus Berisolasi Keramik ≥30kV/mm Baik (rapuh) 20-25 tahun

Itu Bus Tubular Karet Silikon EPDM tegangan tinggi menonjol karena kinerjanya yang seimbang—ketahanan cuaca yang lebih baik dibandingkan PVC dan fleksibilitas yang lebih tinggi dibandingkan keramik, sehingga ideal untuk aplikasi tegangan tinggi di luar ruangan dan industri.

4. Pertanyaan yang Sering Diajukan

Q1: Berapa rentang tegangan yang cocok untuk Bar Bus Tubular Karet Silikon EPDM?

A: Hal ini terutama digunakan untuk 10kV-35kV sistem tenaga tegangan menengah dan tinggi, dengan opsi khusus untuk tingkat tegangan lebih tinggi.

Q2: Bagaimana cara memilih pemasok Bar Bus Tubular Karet Silikon EPDM yang andal?

J: Pilih pemasok dengan laporan pengujian kinerja isolasi, kualitas bahan EPDM yang stabil, dan kemampuan produksi yang disesuaikan.

Q3: Bisakah digunakan di lingkungan pesisir atau korosif?

A: Ya, lapisan karet silikon EPDM-nya memiliki ketahanan korosi yang kuat, cocok untuk lingkungan industri pesisir dan kimia.

Q4: Berapa kapasitas arus maksimum bus bar ini?

A: Model standar dapat memuat hingga 3000A , dengan opsi kapasitas lebih besar tersedia dari pemasok profesional.
