Apa Itu Busbar Tabung PTFE？

Busbar berbentuk tabung PTFE adalah perangkat transmisi daya tegangan tinggi yang menggunakan tabung logam (biasanya tembaga atau aluminium) sebagai konduktor, film berorientasi PTFE sebagai media isolasi utama, dan proses penggulungan mekanis presisi untuk membangun struktur pelindung multi-lapis. Fitur intinya meliputi: Film PTFE yang dilapisi dengan minyak silikon di antara lapisan untuk membentuk dielektrik kontinu yang padat dan bebas rongga; konfigurasi tidak kurang dari 5 lapisan pelindung kapasitif (termasuk lapisan pelindung yang berpotensi nol, bertingkat, dan dibumikan); dan komponen ekstensi rambat karet silikon untuk mencapai distribusi medan listrik yang optimal dan meningkatkan kinerja rambat.

Busbar jenis ini beroperasi dalam kisaran suhu -60℃ hingga 250℃ , mencapai peringkat perlindungan IP68 , dan menawarkan ketahanan terhadap korosi yang sangat baik serta toleransi suhu tinggi/rendah, sehingga dibuat khusus untuk lingkungan pengoperasian yang ekstrem.

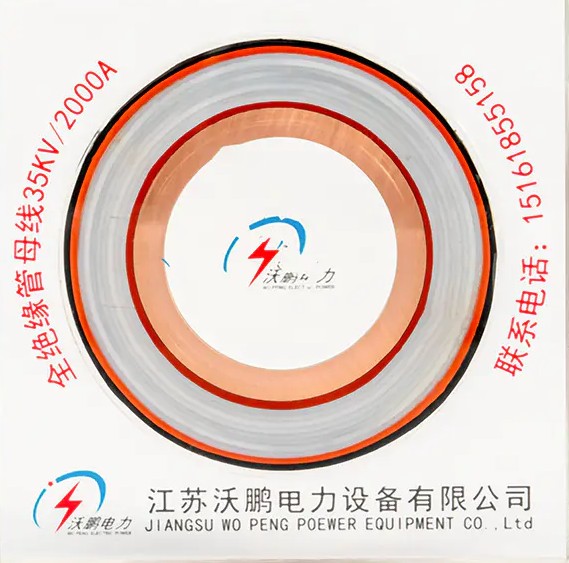

Analisis Struktural: Desain Presisi Sistem Proteksi Lima Lapisan

Struktur isolasi busbar tubular PTFE mengadopsi konsep perlindungan berlapis dari dalam ke luar, dengan setiap lapisan memenuhi fungsi listrik dan mekanik tertentu:

Lapisan Konduktor dan Struktur Pembuangan Panas

Konduktor biasanya menggunakan pipa tembaga kemurnian tinggi T2Y dengan kandungan tembaga ≥99,90%. Dibandingkan dengan konduktor persegi panjang dengan penampang yang sama, struktur tubular meningkatkan luas permukaan sebesar 40% dan meningkatkan keseragaman distribusi kepadatan arus dengan 60% . Dalam uji teknik, busbar tubular tembaga berukuran Φ200×10mm yang membawa 4000A menunjukkan kenaikan suhu 15℃ lebih rendah dibandingkan kabel konvensional. Struktur berongga menjaga koefisien efek kulit Kf≤1, sehingga mengurangi hambatan AC 35% dibandingkan dengan konduktor persegi panjang; spesifikasi Φ300×15mm dapat terus dibawa 12000A .

Lapisan Isolasi Utama: Film Berorientasi PTFE

Lapisan isolasi utama menggunakan film foil berorientasi PTFE yang diresapi dengan minyak silikon. Rantai molekul PTFE mengadopsi susunan heliks dengan energi ikatan karbon-fluor sebesar 485kJ/mol, sehingga memberikan stabilitas kimia yang sangat tinggi pada material. Lapisan isolasi ini tetap stabil pada kisaran suhu -250℃ hingga 340℃ ; setelah 10 tahun beroperasi di lingkungan dengan perubahan suhu harian 80℃, kehilangan dielektrik hanya meningkat 0,003% .

Sistem Pelindung Kapasitif Multi-Lapisan

Struktur lapisan pelindung biasanya meliputi:

• Lapisan Pelindung Potensi Nol : Melekat erat pada permukaan konduktor untuk menyamakan medan listrik pada permukaan konduktor
• Lapisan Pelindung Bertingkat : Sabuk jaring tembaga jalinan 0,2 mm membentuk efek sangkar Faraday, mengurangi kekuatan medan listrik permukaan busbar dari 2,3kV/mm menjadi 0,7kV/mm dan sepenuhnya menghilangkan risiko pelepasan corona
• Lapisan Pelindung Beralas : Memberikan perlindungan landasan keselamatan akhir

Konfigurasi komponen ekstensi rambat karet silikon semakin mengoptimalkan distribusi medan listrik akhir, mencegah pelepasan permukaan.

Lapisan Luar Pelindung

Lapisan luar menggunakan selubung polimer poliolefin atau bahan karet silikon dengan IP68 peringkat perlindungan, sepenuhnya mencegah masuknya debu dan memungkinkan pengoperasian terendam jangka panjang. Dalam uji semprotan garam, laju korosi 10 tahun adalah ≤ 0,01mm/tahun .

Sifat Material: Kemampuan Beradaptasi PTFE terhadap Lingkungan Ekstrim

Sebagai bahan isolasi utama untuk busbar, keunggulan kinerja PTFE berasal dari struktur molekulnya yang unik:

Perhatikan bahwa PTFE memulai dekomposisi termal yang signifikan pada 380℃, sehingga aplikasi teknik harus mempertahankan margin keamanan suhu 10-15%, menjaga suhu pengoperasian di bawah 240℃. Pengotor sekecil 0,1% dapat mengurangi suhu distorsi panas sebesar 12℃, sehingga pengendalian kemurnian material menjadi penting.

Keunggulan Kinerja: Mengapa Memilih Struktur Tubular

Peningkatan Daya Dukung Arus yang Revolusioner

Struktur tubular berongga secara mendasar mengubah pola distribusi arus. Data uji proyek State Grid UHV menunjukkan bahwa solusi busbar tubular meningkatkan kapasitas hantar arus sebesar 200% dibandingkan dengan busbar persegi panjang tradisional. Prinsipnya terletak pada penekanan efektif efek kulit pada konduktor tubular, sehingga distribusi arus lebih seragam dan resistensi AC berkurang secara signifikan.

Keuntungan Struktural dalam Kekuatan Mekanik

Modulus penampang penampang tubular mencapai 4 kali yaitu busbar persegi panjang. Dalam struktur pendukung bentang tunggal 13 meter, ia dapat bertahan 50kA dampak arus hubung singkat tanpa deformasi, mengurangi penggunaan braket sebesar 60% dibandingkan dengan solusi tradisional. Karakteristik ini memberikan keuntungan yang tak tergantikan di pabrik, gardu induk, dan proyek terowongan utilitas berskala besar.

Evolusi Komprehensif Kemampuan Adaptasi Lingkungan

Sistem perlindungan luar lulus sertifikasi anti korosi tingkat C5. Selubung tiga warna anti-UV menunjukkan perubahan perbedaan warna ΔE≤3 (standar CIE Lab*) di bawah sinar matahari yang intens. Lapisan luar pelindung dapat menahan tekanan kedalaman air 30 meter dan erosi air laut, dengan masa pakai desain melebihi 30 tahun .

Skenario Aplikasi: Cakupan dari Daratan hingga Laut Dalam

Pembangkit Listrik Energi Baru

Dalam aplikasi pembangkit listrik tenaga angin lepas pantai, Busbar berbentuk tabung PTFE menggantikan peralatan GIS tradisional, sehingga mengurangi jejak gardu induk 40% . Desain anti getarannya mampu menahan topan Kategori 12 dengan toleransi percepatan getaran sebesar 5g . Di pembangkit listrik fotovoltaik, lapisan insulasi PTFE tahan terhadap perubahan suhu harian sebesar 80℃, memastikan transmisi tegangan tinggi DC yang andal.

Lingkungan Kimia dan Korosif

PTFE dapat menahan hampir semua asam, basa, pelarut organik, dan oksidator yang diketahui. Dalam lingkungan produksi bahan kimia, permukaan busbar tidak mudah menumpuk kontaminan, dan kinerja insulasi tidak menurun akibat korosi kimia. Penerapan bahan pengisi PTFE pada peralatan mekanis juga memecahkan masalah kontaminasi produk minyak pelumas.

Infrastruktur Kota dan Proyek Khusus

Di terowongan lintas laut, koridor utilitas terintegrasi, dan lingkungan lembab atau terendam lainnya, peringkat perlindungan IP68 memastikan pengoperasian busbar yang andal dalam jangka panjang. Desain busbar melengkung dapat menyesuaikan diri dengan permukaan bangunan dengan toleransi pemasangan yang dikontrol di dalamnya ±1mm , memenuhi tuntutan ganda estetika dan fungsionalitas arsitektur modern.

Lingkungan Suhu Ekstrim

Di daerah yang sangat dingin, PTFE mempertahankan tingkat fleksibilitas tertentu pada suhu sangat rendah -260℃; di lingkungan industri bersuhu tinggi, kekuatan tariknya pada 260℃ tetap sekitar 5MPa (sekitar 1/5 dari nilai suhu kamar), dengan kekuatan lentur 1.4MPa , memastikan integritas struktural dalam keadaan darurat.

Evolusi Teknologi dan Arah Masa Depan

Integrasi Pemantauan Cerdas

Generasi berikutnya Busbar berbentuk tabung PTFE dapat mengintegrasikan sistem pemantauan suhu serat optik bawaan untuk pemantauan suhu konduktor waktu nyata. Praktek rekayasa menunjukkan bahwa teknologi ini dapat memberikan peringatan dini terhadap potensi titik panas 48 jam di muka, mengurangi tingkat kegagalan dari 0,3/tahun menjadi 0,02/tahun . Iterasi masa depan akan mengintegrasikan modul komunikasi 5G untuk memungkinkan pengunggahan 128 parameter operasi dan pemeliharaan prediktif secara real-time.

Peningkatan Material Ramah Lingkungan

Produk generasi baru yang menggunakan bahan tembaga daur ulang (kandungan tembaga ≥95% bahan daur ulang) mengurangi jejak karbon sebesar 38% dibandingkan dengan produk tradisional dalam skenario sensitif karbon seperti pusat data, sejalan dengan tren global menuju peralatan listrik rendah karbon.

Eksplorasi Teknologi Superkonduktor

Busbar tubular tembaga superkonduktor suhu tinggi tahap laboratorium telah tercapai 20000A daya dukung arus pada -196℃, dengan penerapan komersial diharapkan sekitar tahun 2030, yang akan mendefinisikan ulang batasan teknis transmisi arus tinggi.

Seleksi dan Hal Penting Pengoperasian & Pemeliharaan

Dalam penerapan teknik praktis, hal-hal teknis berikut perlu diperhatikan:

1. Pemilihan Ketebalan Dinding : Untuk aplikasi penyegelan pipa kimia, direkomendasikan selongsong PTFE yang tidak terisi dengan ketebalan dinding ≥1mm; untuk aplikasi isolasi listrik yang terkena kejutan termal siklik, direkomendasikan model yang diperkuat serat karbon, dengan umur kelelahan termal yang mencapai 3 kali yaitu model standar
2. Margin Suhu : Semua aplikasi suhu tinggi harus mempertahankan margin keamanan suhu 10-15%.
3. Kontrol Pelepasan Sebagian : Produk berkualitas harus mengendalikan pembuangan sebagian di bawah 5pC (pada tegangan uji 1,5Ur), lebih unggul dari batas standar IEC sebesar 10pC
4. Integritas Lapisan Pelindung : Kontinuitas lapisan pelindung bertingkat secara langsung mempengaruhi distribusi medan listrik; pemasangan harus menghindari kerusakan atau kerutan pada sabuk jaring tembaga
