View More +Jawaban langsungnya: pilih bilah bus Anda dengan terlebih dahulu mengonfirmasi kelas voltase, kemudian mengukur nilai arus kontinu dan ketahanan hubung singkat, memilih bahan konduktatau, dan terakhir mencocokkan insulasi dan penutup dengan lingkungan pemasangan. Apakah Anda sedang menyelesaikan desain busbar tegangan rendah untuk switchboard komersial atau menentukan sistem bus bar tegangan menengah untuk gardu induk utilitas, empat langkah ini mencegah kesalahan spesifikasi yang paling umum dan mahal. Pdanuan ini mencakup setiap poin keputusan dengan data spesifik dan contoh praktis.
Klasifikasi Tegangan: Titik Awal untuk Setiap Keputusan Bus Bar
Sebelum parameter lain dipertimbangkan, tegangan operasi sistem harus ditetapkan. Klasifikasi tegangan menentukan persyaratan insulasi, jarak rambat, jarak bebas, dan stdanar desain yang berlaku. Menentukan batang bus tanpa mengonfirmasi kelas voltase terlebih dahulu akan menyebabkan desain yang kurang terisolasi atau rakitan yang terlalu berat dan direkayasa secara berlebihan.
Klasifikasi yang diterima secara internasional berdasarkan IEC 60038 membagi sistem tenaga menjadi dua kategori utama yang relevan dengan desain bus bar:
Implikasi teknis dari klasifikasi ini sangat signifikan. Sistem bus bar tegangan menengah pada 12 kV harus tahan terhadap tegangan uji impuls petir sebesar 75 kV BIL (Tingkat Insulasi Dasar) sesuai IEC 62271-1, sedangkan bus bar tegangan rendah 690 V hanya diuji impuls 8 kV . Jarak rambat yang diperlukan untuk sistem 12 kV di lingkungan Tingkat Polusi 3 adalah kira-kira fase-ke-bumi 300 mm , dibandingkan dengan hanya 25–32mm untuk peralatan 690 V LV. Perbedaan-perbedaan ini mendorong ukuran penutup, pilihan bahan isolasi, dan jarak bus bar — yang berarti keputusan kelas tegangan mempengaruhi hampir setiap parameter desain hilir.
Peringkat Saat Ini Berkelanjutan dan Ukuran Penampang
Setelah mengkonfirmasi kelas tegangan, peringkat arus kontinu adalah parameter penting berikutnya. Bus bar harus membawa arus beban kontinu maksimum tanpa melebihi suhu konduktor maksimum yang diijinkan — biasanya 90°C untuk batang bus berinsulasi and 105°C untuk batang bus tembaga telanjang pada titik kontak yang dibaut sesuai IEC 61439 dan IEC 62271-1.
Nilai arus bergantung pada bahan konduktor, luas penampang, luas permukaan pembuangan panas, suhu lingkungan, ventilasi selungkup, dan orientasi pemasangan. Suhu lingkungan referensi untuk sebagian besar standar IEC adalah 40°C . Untuk lokasi yang suhu lingkungannya sering melebihi 40°C — seperti lokasi gurun atau tropis — faktor penurunan suhu harus diterapkan. Sebagai panduan umum, setiap peningkatan 10°C di atas 40°C memerlukan sekitar 8–12% penurunan peringkat dari peringkat arus berkelanjutan.
Tabel di bawah memberikan indikatif peringkat arus kontinu untuk batang bus tembaga pada kondisi ruangan standar, yang mencakup berbagai penampang yang relevan dengan desain busbar tegangan rendah dan aplikasi sistem bus bar tegangan menengah:
| Ukuran (mm × mm) | Penampang (mm²) | Peringkat Indikatif (A) | Kepadatan Arus (A/mm²) | Aplikasi Khas |
|---|---|---|---|---|
| 25 × 5 | 125 | 250–300 | 2.0–2.4 | Papan sub-distribusi, sirkuit cabang |
| 50×6 | 300 | 600–700 | 2.0–2.3 | Pusat kendali motor, bus utama panel LV |
| 80 × 10 | 800 | 1.400–1.600 | 1,75–2,0 | Switchboard distribusi LV utama |
| 100 × 10 | 1.000 | 1.800–2.200 | 1.8–2.2 | Busbar utama switchgear LV, riser busduct |
| 120×12 | 1.440 | 2.600–3.000 | 1.8–2.1 | Antarmuka MV/LV arus tinggi, bus generator |
Untuk sistem busbar tegangan menengah, rapat arus biasanya dijaga antara 1,5 dan 2,0 A/mm² agar batang bus tembaga tertutup tetap berada dalam batas termal. Melebihi kisaran ini tanpa pengujian termal yang terverifikasi akan mempercepat degradasi insulasi dan oksidasi kontak pada sambungan baut.
Penting untuk dicatat bahwa peringkat ini bersifat indikatif. Nilai aktual untuk rakitan tertentu harus diverifikasi melalui pengujian tipe atau perhitungan terverifikasi sesuai IEC 61439-1 Lampiran D untuk sistem LV, atau pemodelan termal sesuai IEC 62271-1 untuk sistem MV. Jangan menerapkan peringkat katalog secara langsung pada instalasi tertutup tanpa memperhitungkan penurunan suhu termal pada ruangan tersebut.
Arus Penahan Sirkuit Pendek: Parameter Desain yang Tidak Dapat Dinegosiasikan
Bus bar yang ukurannya tepat untuk arus kontinyu masih bisa rusak parah saat terjadi gangguan jika nilai ketahanan hubung singkat tidak mencukupi. Arus hubung singkat menghasilkan dua tekanan simultan: tekanan termal dari pemanasan I²t, dan tekanan mekanis dari gaya elektromagnetik antara konduktor yang berdekatan.
Ukuran Tahan Termal
Persyaratan ketahanan termal dinyatakan sebagai arus ketahanan jangka pendek (Icw) terukur untuk durasi tertentu — biasanya 1 detik untuk peralatan tegangan menengah dan 1 detik or 0.2 seconds untuk rakitan tegangan rendah berdasarkan IEC 61439. Nilai Icw tipikal berkisar dari 10 kA hingga 63 kA untuk switchgear tegangan menengah dan dari 10 kA hingga 100 kA untuk rangkaian tegangan rendah.
Menggunakan rumus pemanasan adiabatik A = Saya × √t / K , dimana K untuk tembaga kira-kira 141 A·s^0.5/mm² dan untuk aluminium kira-kira 87 A·s^0.5/mm², sistem dengan tingkat gangguan 40 kA selama 1 detik memerlukan penampang tembaga minimum kira-kira 284mm² . Untuk gangguan 25 kA/1 s, penampang tembaga minimum adalah kira-kira 177mm² . Selalu verifikasi bahwa penampang batang bus yang Anda pilih memenuhi tingkat kesalahan dari studi hubung singkat sistem — bukan dari tabel umum.
Gaya Elektromagnetik Antar Konduktor Paralel
Selama gangguan, arus hubung singkat puncak (biasanya 2,5 kali arus gangguan simetris RMS untuk puncak asimetris sesuai IEC 62271-100) menghasilkan gaya elektromagnetik antara konduktor fasa yang berdekatan sebanding dengan I²/d, dengan d adalah pemisahan konduktor. Untuk gangguan RMS 40 kA dengan puncak 100 kA, dua konduktor paralel yang berjarak 150 mm pada bentang 500 mm mengalami gaya puncak kira-kira 6.700 N/m . Penyangga batang bus, peringkat kantilever isolator, dan penampang konduktor harus diverifikasi terhadap gaya ini untuk mencegah kegagalan mekanis selama penyelesaian gangguan.
Pemilihan Bahan Konduktor: Tembaga vs Aluminium
Pilihan antara konduktor tembaga dan aluminium mempengaruhi kepadatan arus, berat, keandalan sambungan, dan persyaratan pemeliharaan jangka panjang. Kedua material tersebut digunakan dalam sistem busbar tegangan menengah dan desain busbar tegangan rendah, namun kekuatannya masing-masing sesuai dengan konteks aplikasi yang berbeda.
Bar Bus Tembaga
Tembaga pitch tangguh elektrolitik (sebutan C11000 atau Cu-ETP) mencapai konduktivitas listrik ~100% IACS . Konduktivitasnya yang tinggi memungkinkan penampang yang kompak, yang sangat penting dalam rakitan switchgear dengan ruang terbatas. Tembaga juga menunjukkan ketahanan yang sangat baik terhadap oksidasi pada permukaan kontak, ketahanan kontak yang lebih rendah pada sambungan baut selama masa pakai, dan ketahanan mulur mekanis yang lebih baik di bawah gaya penjepitan baut yang berkelanjutan dibandingkan dengan aluminium. Karena alasan ini, tembaga adalah bahan konduktor standar switchgear tegangan menengah dalam ruangan, switchboard tegangan rendah, dan pusat kendali motor jika ruang lingkupnya terbatas dan keandalan sambungan selama masa pakai 30 tahun adalah hal yang terpenting.
Bar Bus Aluminium
Konduktor paduan aluminium (biasanya 1350-H19 untuk tingkat listrik atau 6063-T6 untuk aplikasi batang bus struktural) mencapai sekitar Konduktivitas IACS 61%. — artinya bus bar aluminium membutuhkan kira-kira 64% lebih banyak luas penampang daripada bus bar tembaga untuk mengalirkan arus yang sama. Namun aluminium memiliki kepadatan sekitar 2,7 gram/cm³ dibandingkan dengan tembaga 8,9 gram/cm³ , memberi aluminium keunggulan bobot yang signifikan untuk sistem busduct jangka panjang dan struktur gardu induk luar ruangan. Bus bar aluminium berukuran 150 mm × 10 mm memiliki berat kira-kira 4,1kg/m , dibandingkan dengan sekitar 13,4kg/m untuk sebatang tembaga dengan kapasitas arus setara. Untuk struktur bus luar ruangan di mana pengurangan beban isolator dan gantri merupakan tujuan desain struktural, aluminium seringkali merupakan pilihan yang lebih praktis.
Ketika batang bus aluminium dibaut ke terminal peralatan tembaga — seperti busing transformator atau bantalan pemutus sirkuit — konektor transisi bi-logam dan senyawa sambungan konduktif wajib digunakan untuk mencegah korosi galvanik dan menjaga resistansi kontak rendah seiring waktu.
Pemilihan Isolasi untuk Aplikasi Tegangan Rendah dan Tegangan Menengah
Pemilihan insulasi adalah salah satu keputusan paling penting dalam spesifikasi bus bar. Kegagalan isolasi menyebabkan sebagian besar gangguan layanan switchgear dan insiden keselamatan. Sistem isolasi yang benar harus disesuaikan dengan tegangan operasi, lingkungan sekitar, kelas termal, dan bentuk fisik rakitan bus bar.
Sistem Isolasi Tegangan Rendah
Untuk desain busbar tegangan rendah pada tegangan hingga 1.000 V AC, sistem insulasi berikut paling sering ditentukan:
Sistem Isolasi Tegangan Menengah
Sistem bus bar tegangan menengah memerlukan isolasi yang jauh lebih kuat. Pada 12 kV, tegangan operasi fasa ke bumi kira-kira RMS 6,9 kV , dan sistem harus tahan terhadap impuls petir 75 kV dan a Tegangan uji frekuensi daya 28 kV sesuai IEC 62271-1.
Jenis Penutup, Peringkat IP, dan Penurunan Daya Termal
Penutup yang menampung sistem bus bar mempunyai efek langsung pada rating arus yang dapat dicapai. Peringkat IP yang lebih tinggi membatasi aliran udara melalui enklosur, mengurangi pembuangan panas konvektif dari permukaan batang bus dan mengharuskan batang bus diturunkan dari peringkat udara terbukanya.
Sebagai panduan praktis untuk penurunan peringkat arus bus bar tertutup berdasarkan kelas IP:
Saat melibatkan pemasok busbar tegangan rendah menengah untuk proyek yang melibatkan selungkup IP54 atau lebih tinggi, berikan peringkat IP selungkup dan volume internal pada tahap penyelidikan sehingga pemasok dapat memasukkan faktor penurunan peringkat yang benar ke dalam penghitungan peringkat mereka saat ini. Menerapkan penurunan daya secara retroaktif setelah bilah bus ditentukan sering kali mengakibatkan rakitan yang diremehkan sehingga gagal dalam pengujian tipe.
Konfigurasi Bus Bar: Format Datar, Tubular, dan Busduct
Bus bar tersedia dalam beberapa format fisik, masing-masing disesuaikan dengan kelas tegangan, rentang arus, dan metode pemasangan yang berbeda. Memahami perbedaannya memungkinkan format yang benar ditentukan sejak awal, bukan disesuaikan setelah tata letak switchgear diperbaiki.
Batang Persegi Panjang Datar
Format yang paling banyak digunakan untuk desain busbar tegangan rendah. Tersedia dalam lebar dari 12 mm hingga 200 mm dan ketebalan dari 3 mm hingga 20 mm pada bahan tembaga atau aluminium. Beberapa batang datar dapat ditumpuk secara paralel untuk meningkatkan nilai arus — pendekatan umum pada switchgear LV arus tinggi yang ruang dalam satu dimensi terbatas. Misalnya, dua batang tembaga berukuran 100 mm × 10 mm secara paralel dapat membawa muatan kira-kira 3.600–4.400 A , secara efektif menggandakan peringkat batang tunggal dengan sedikit peningkatan pada ketinggian perakitan.
Batang Bulat Berbentuk Tabung
Konduktor berbentuk tabung bundar (biasanya paduan aluminium 6063-T6 atau 6101-T61, atau tembaga C11000) adalah format standar untuk sistem bus bar tegangan menengah luar ruangan di gardu induk berinsulasi udara. Profil tubular memaksimalkan rasio luas permukaan terhadap massa untuk pembuangan panas, memberikan modulus penampang tinggi per satuan berat untuk rentang antara isolator pendukung, dan pada tegangan di atas 66 kV, permukaan bulat halus mengurangi timbulnya korona melalui distribusi medan listrik yang seragam. Bus bar berbentuk tabung untuk aplikasi gardu induk 110–500 kV biasanya berkisar antara OD 80 mm hingga 200 mm dengan ketebalan dinding 6–15 mm.

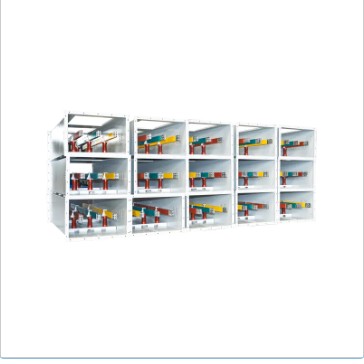

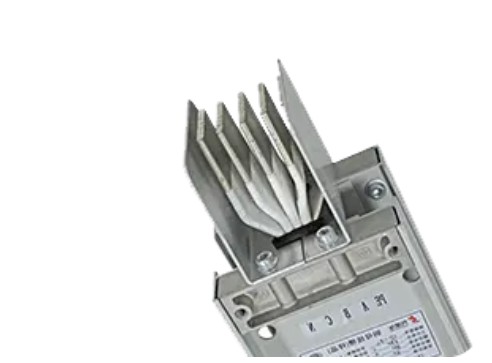

Busduct (Busway)
Sistem busduct prefabrikasi terdiri dari batang bus datar atau tubular yang dibungkus dalam rumah logam rakitan pabrik, tersedia dalam peringkat mulai dari sekitar 400 A hingga 6.300 A untuk aplikasi LV dan hingga 40 kA untuk sambungan generator dan trafo. Busduct menawarkan keunggulan peringkat arus konsisten yang diverifikasi oleh pabrik, insulasi dan penghalang fase yang diterapkan pabrik, serta pemasangan di lokasi yang cepat dibandingkan dengan jalur bus bar yang dibuat di lapangan. Untuk aplikasi tegangan menengah, busduct berinsulasi resin cor dengan nilai 12–36 kV digunakan dalam situasi di mana alternatif kabel memerlukan jumlah kabel paralel yang tidak praktis dan memerlukan rute yang kompak dan dapat diperiksa.
Standar yang Berlaku dan Persyaratan Kepatuhan
Kepatuhan terhadap standar yang sesuai merupakan persyaratan persetujuan proyek, bukan peningkatan kualitas opsional. Standar yang mengatur perakitan batang bus menentukan pengujian jenis yang harus disaksikan, pengujian rutin yang diperlukan pada setiap unit, dan dokumentasi yang diperlukan oleh pengguna akhir atau otoritas yang memiliki yurisdiksi (AHJ) untuk persetujuan komisioning.
Saat mengajukan pertanyaan kepada pemasok busbar tegangan rendah menengah, nyatakan standar yang berlaku, bukti pengujian jenis yang diperlukan, dan apakah pengujian yang disaksikan oleh pihak ketiga atau laporan pengujian yang disertifikasi oleh pihak ketiga dapat diterima. Untuk proyek infrastruktur penting, menentukan sertifikat pengujian tipe asli dari laboratorium pengujian yang terakreditasi (KEMA, CESI, CPRI, atau yang setara) daripada deklarasi pengujian yang hanya dibuat oleh pabrikan akan mengurangi risiko proyek secara signifikan.
Pertimbangan Lingkungan dan Spesifik Lokasi
Kondisi lingkungan di lokasi pemasangan mempengaruhi pemilihan material bus bar, jenis insulasi, perawatan permukaan, dan interval perawatan. Kegagalan memperhitungkan kondisi lokasi pada tahap spesifikasi mengakibatkan degradasi insulasi dini, percepatan korosi pada sambungan baut, dan masa pakai yang lebih pendek.
Suhu dan Ketinggian Sekitar
Untuk situs di atas ketinggian 1.000 m , kepadatan udara berkurang dan dengan itu kekuatan dielektrik udara serta efektivitas pendinginan konvektif. IEC 62271-1 memerlukan koreksi tegangan uji dielektrik dan nilai arus untuk ketinggian di atas 1.000 m. Sebuah lokasi pada ketinggian 2.000 m memerlukan faktor koreksi ketinggian kira-kira 0,94 diterapkan pada tegangan ketahanan dielektrik terukur , yang berarti peralatan dengan frekuensi daya 28 kV yang tahan di permukaan laut harus diverifikasi ulang pada kepadatan udara yang berkurang di ketinggian. Penurunan daya saat ini sekitar 5% per 1.000 m di atas 1.000 m adalah perkiraan titik awal yang diterapkan secara luas sambil menunggu penghitungan termal terperinci.
Lingkungan Korosi
Kategori korosi ISO 9223 pada lokasi pemasangan mengatur perlindungan permukaan yang diperlukan pada konduktor batang bus, perangkat keras pendukung, dan penutup. Untuk lokasi dengan kategori korosi C3 (sedang — kawasan industri perkotaan di pedalaman) atau lebih rendah, busbar tembaga atau aluminium anodisasi standar yang dilengkapi dengan kompon sambungan konduktif pada sambungan baut biasanya sudah memadai. Untuk C4 (industri pesisir tinggi) atau C5-M (industri lepas pantai sangat tinggi), diperlukan pelapisan timah atau perak di semua zona kontak, anodisasi keras pada permukaan aluminium, dan perangkat keras pendukung baja tahan karat atau galvanis hot-dip. Di lingkungan pabrik petrokimia dan kimia, pertimbangan tambahan harus diberikan terhadap ketahanan terhadap bahan kimia proses tertentu, yang mungkin memerlukan spesifikasi bahan penutup dan senyawa paking yang tahan terhadap hidrogen sulfida, klorin, atau amonia jika berlaku.
Persyaratan Zona Seismik
Untuk sistem bus bar tegangan menengah yang dipasang di zona seismik 2 atau lebih tinggi (sesuai IBC atau kode nasional yang setara), struktur pendukung bus bar, peringkat kantilever isolator, dan angkur penutup harus diverifikasi terhadap percepatan tanah gempa desain. Kualifikasi seismik menurut IEEE 693 (untuk gardu induk utilitas) atau IEC 62271-300 (untuk switchgear dalam ruangan) mungkin disyaratkan oleh spesifikasi proyek. Di zona seismik tinggi, koneksi fleksibel antara bagian bus bar dan antara bus bar dan terminal peralatan sangat penting untuk mencegah kerusakan akibat pergerakan diferensial selama kejadian guncangan tanah.
Mengevaluasi Pemasok Busbar Tegangan Rendah Menengah
Spesifikasi teknis sistem bus bar hanya dapat diandalkan tergantung pada proses manufaktur dan kendali mutu dari pemasok yang memproduksinya. Memilih pemasok busbar tegangan rendah menengah yang mumpuni dan transparan merupakan bagian integral dari proses pengadaan, bukan pertimbangan sekunder.
Praktik Pemasangan dan Perawatan yang Melindungi Kinerja Jangka Panjang
Sistem bus bar yang ditentukan dengan benar masih dapat berkinerja buruk jika praktik pemasangan dan pemeliharaan tidak memadai. Penyebab paling umum penurunan bus bar terkait pemasangan adalah sambungan baut yang tidak dipersiapkan dengan baik, torsi baut yang salah, dan ekspansi termal yang tidak diakomodasi.
Persiapan dan Torsi Sambungan Baut
Pada setiap sambungan batang bus yang dibaut, bersihkan kedua permukaan kontak hingga logam terang dengan sikat kawat baja tahan karat segera sebelum perakitan. Oleskan senyawa sambungan konduktif (berbahan dasar seng untuk aluminium, berbahan dasar minyak bumi untuk tembaga) pada kedua permukaan. Kencangkan baut sesuai torsi yang ditentukan pabrikan — biasanya 20–30 Nm untuk baut M10 and 40–60 Nm untuk baut M12 dalam sambungan tembaga-ke-tembaga. Gunakan ring pegas Belleville di bawah kepala baut dan mur pada semua sambungan batang bus aluminium untuk mengimbangi relaksasi mulur aluminium yang terjadi di bawah beban tekan berkelanjutan pada suhu tinggi.
Manajemen Ekspansi Termal
Tembaga memiliki koefisien muai panas kira-kira 17 × 10⁻⁶ /°C ; aluminium kira-kira 23 × 10⁻⁶ /°C . Pada bus aluminium sepanjang 20 meter, perubahan suhu sebesar 70°C — dari lingkungan dingin selama commissioning ke suhu pengoperasian musim panas beban penuh — menghasilkan sekitar Ekspansi linier 32 mm . Jika gerakan ini tidak diakomodasi oleh klem penopang geser dan sambungan ekspansi fleksibel pada interval yang sesuai, tegangan tekan yang dihasilkan menyebabkan tekuk pada konduktor, kerusakan pada isolator penopang, dan kendornya sambungan baut secara progresif. Sambungan ekspansi fleksibel harus dipasang dengan interval tidak melebihi 30–40 meter pada jalur bus lurus dan pada setiap sambungan ke terminal peralatan tetap.
Inspeksi Termografi
Survei termografi inframerah pada sambungan baut batang bus di bawah beban pengoperasian adalah alat pemeliharaan yang paling hemat biaya untuk mengidentifikasi pengembangan sambungan resistansi tinggi sebelum menyebabkan kerusakan termal atau gangguan layanan. Untuk sistem bus bar tegangan menengah dan rakitan tegangan rendah arus tinggi, inspeksi termografi harus dilakukan pada saat commissioning dan diulangi dengan interval tidak lebih dari 12 bulan untuk sirkuit kritis. Sebuah gabungan berjalan lebih dari 10°C di atas sambungan yang berdekatan pada beban setara menunjukkan peningkatan resistensi kontak yang memerlukan penyelidikan dan remediasi.
