Bagaimana Cara Memilih Bus Bar Tubular Paduan Aluminium yang Tepat?

Cara Memilih Bus Bar Tubular Paduan Aluminium yang Tepat

Jawaban paling langsung: pilih milikmu batang bus tubular paduan aluminium berdasarkan empat parameter inti — tingkat paduan, diameter luar dan ketebalan dinding, peringkat arus busbar tabung aluminium, dan kondisi lingkungan di lokasi pemasangan Anda. Melakukan keempat hal ini dengan benar akan menghilangkan penyebab paling umum dari kegagalan prematur, kelebihan beban termal, dan keruntuhan mekanis pada struktur gardu dan transmisi luar ruangan. Pdanuan ini menjelaskan setiap faktor dengan data spesifik, perbandingan industri, dan panduan praktis untuk membantu para insinyur, tim pengadaan, dan manajer proyek mengambil keputusan yang tepat.

Mengapa Batang Bus Tubular Aluminium Menjadi Pilihan Pilihan untuk Instalasi Tegangan Tinggi

Bus bar tubular paduan aluminium sebagian besar telah menggantikan format konduktor padat dan datar di gardu induk luar ruangan, gardu induk, dan struktur transmisi tegangan menengah dan tinggi. Alasannya didukung dengan baik oleh data teknis.

Profil tubular berongga menggunakan material lebih efisien daripada batang padat dengan penampang setara. Untuk kapasitas hantar arus tertentu, konduktor berbentuk tabung dapat mencapai kinerja efek kulit yang sama dengan Massa material 30–40% lebih sedikit dibandingkan dengan batang padat. Hal ini berarti berkurangnya beban struktural pada isolator pendukung dan pekerjaan baja gantri — sebuah keuntungan yang signifikan dalam pengaturan bus gardu induk bentang panjang dimana bentang 8 hingga 15 meter antar dukungan adalah tipikal.

Paduan aluminium juga menawarkan rasio kekuatan terhadap berat yang tidak dapat ditandingi oleh baja dan tembaga pada tingkat biaya yang sebanding. Untuk aplikasi luar ruangan yang terkena angin, pembebanan es, dan peristiwa seismik, kinerja mekanis ini bukan sekadar kenyamanan — namun merupakan persyaratan keselamatan struktural. Penampang tubular menghasilkan modulus penampang dan momen inersia per satuan berat yang tinggi, memungkinkan bentang yang lebih panjang tanpa kelelahan berlebihan atau kelelahan akibat getaran pada titik pemasangan klem.

Ketahanan terhadap korosi adalah keuntungan praktis lainnya. Lapisan oksida alami pada permukaan paduan aluminium memberikan perlindungan yang memadai di sebagian besar lingkungan atmosfer. Di lingkungan pesisir atau lingkungan industri berat, anodisasi atau perlakuan permukaan khusus dapat ditentukan untuk memperpanjang masa pakai 30 tahun dengan perawatan rutin.

Memahami Nilai Paduan Aluminium yang Digunakan di Bar Bus Tubular

Tidak semua paduan aluminium memiliki kinerja yang sama dalam aplikasi bus bar. Pemilihan grade paduan mempengaruhi konduktivitas listrik, kekuatan tarik, kemampuan las, dan ketahanan terhadap korosi tegangan. Tiga seri paduan yang paling umum ditentukan untuk aplikasi bus bar tubular paduan aluminium adalah seri 1xxx, 6xxx, dan seri 5xxx yang kurang umum.

Paduan 1350 (Al 99,5% — Seri 1xxx)

Paduan 1350-H14 atau H19 adalah kelas standar konduktor listrik. Ini berisi minimal 99,5% aluminium dan mencapai konduktivitas listrik sekitar 61% IACS (Standar Tembaga Anil Internasional). Kekuatan tariknya sedang — biasanya 95–130 MPa tergantung pada temper — yang membatasi penggunaannya pada bentang yang lebih pendek atau aplikasi dengan beban struktural yang rendah. Keuntungan utamanya adalah konduktivitas maksimum per unit penampang, menjadikannya paduan pilihan ketika meminimalkan kehilangan resistansi adalah tujuan utama desain.

Paduan 6061 dan 6063 (Seri Al-Mg-Si — 6xxx)

Paduan seri 6xxx mewakili kelompok yang paling banyak digunakan untuk aplikasi struktur bus bar. Paduan 6061-T6 menawarkan kekuatan tarik 260–310 MPa dan menghasilkan kekuatan sekitar 240–276 MPa , sambil menjaga konduktivitas listrik di sekitar 43% IACS . Paduan 6063-T6 memberikan kekuatan yang sedikit lebih rendah (kekuatan tarik ~205–240 MPa) tetapi konduktivitas yang lebih tinggi (~53% IACS) dan kemampuan ekstrusi yang sangat baik, menjadikannya pilihan yang lebih disukai untuk profil tubular yang kompleks.

Di sebagian besar proyek bus bar gardu induk, 6063-T6 memberikan keseimbangan paling praktis antara kinerja listrik dan kapasitas penahan beban mekanis. Ia juga menunjukkan kemampuan las yang baik menggunakan proses MIG atau TIG, yang sangat penting untuk sambungan lapangan dan loop ekspansi.

Paduan 6101 (Al-Mg-Si — Struktural Konduktivitas Tinggi)

Paduan 6101-T61 atau T64 secara khusus dikembangkan untuk aplikasi konduktor bus listrik yang memerlukan kekuatan mekanik dan konduktivitas di atas 55% IACS. Itu mencapai 55–57% IACS dengan kekuatan tarik sekitar 220–260 MPa . Paduan ini sering kali ditentukan untuk sistem bus generator arus tinggi dan struktur bus gardu induk berkapasitas besar di mana konduktivitas maupun kinerja struktural tidak dapat dikompromikan secara signifikan.

Peringkat Saat Ini Busbar Tubular Aluminium: Cara Mengukur dengan Benar

Peringkat arus busbar tubular aluminium ditentukan oleh kemampuan konduktor untuk menghilangkan panas yang dihasilkan oleh rugi-rugi resistif (I²R) tanpa melebihi suhu konduktor maksimum yang diijinkan — biasanya 90°C untuk batang bus aluminium dengan rating kontinu sesuai dengan standar IEC 62271 dan ANSI/IEEE.

Peringkat saat ini bergantung pada variabel berikut:

• Diameter luar (OD) dan ketebalan dinding — bersama-sama menentukan luas penampang dan luas permukaan untuk pembuangan panas
• Konduktivitas paduan dalam %IACS
• Suhu sekitar (referensi standar: 40°C untuk IEC, 25°C untuk IEEE )
• Radiasi matahari (penting untuk bus bar horizontal luar ruangan)
• Kecepatan angin (meningkatkan pendinginan konvektif; biasanya diasumsikan pada 0,6 m/s hingga 1,0 m/s untuk peringkat luar ruangan yang konservatif)
• Orientasi konduktor (horizontal vs vertikal mempengaruhi konveksi alami)

Sebagai referensi praktis, tabel di bawah ini memberikan indikasi peringkat arus untuk bus bar tubular aluminium 6063-T6 pada suhu ambien 40°C, di udara tenang (konservatif), dengan suhu konduktor maksimum 90°C:

Nilai-nilai ini bersifat indikatif. Selalu lakukan penghitungan peringkat termal spesifik lokasi menggunakan data suhu lingkungan aktual, koefisien serapan matahari, emisivitas, dan kecepatan angin untuk lokasi proyek. Di lokasi dataran tinggi di atas 2.000 m, kepadatan udara berkurang dan pendinginan konvektif berkurang, sehingga memerlukan penurunan daya tambahan yang biasanya 5–10% per 1.000 m di atas ketinggian 1.000 m .

Penahanan arus hubung singkat juga sama pentingnya. Untuk gardu induk 110 kV dengan tingkat gangguan sistem sebesar 40 kA selama 1 detik , penampang konduktor yang diperlukan berdasarkan pemanasan adiabatik harus dihitung untuk memastikan suhu tidak melebihi batas ketahanan paduan dalam waktu singkat (biasanya 200°C untuk 6063-T6 ). Menggunakan rumus adiabatik: A = Saya × √t / K , dimana K untuk aluminium adalah sekitar 87 A·s^0.5/mm², gangguan 40 kA / 1 s memerlukan penampang minimum sekitar 460mm² — berada dalam kisaran profil tubular standar tetapi merupakan parameter yang harus diverifikasi secara eksplisit.

Pemilihan Dimensi: Diameter Luar, Tebal Dinding, dan Desain Bentang

Pemilihan diameter luar dan ketebalan dinding yang tepat melibatkan penyeimbangan tiga persyaratan yang bersaing: kapasitas hantar arus, kekuatan mekanik di bawah pembebanan bentang, dan manajemen lucutan korona pada tegangan tinggi.

Pertimbangan Saat Ini dan Efek Kulit

Pada frekuensi daya (50 atau 60 Hz), arus bolak-balik cenderung mengalir di dekat permukaan luar konduktor — efek kulit. Kedalaman kulit untuk aluminium pada 50 Hz adalah kira-kira 11mm . Ini berarti bahwa untuk tabung dengan ketebalan dinding lebih besar dari sekitar 11 mm, bagian dalam dinding berkontribusi lebih kecil terhadap konduksi arus dibandingkan zona luar. Untuk diameter batang bus yang paling praktis (OD 50–200 mm) dengan ketebalan dinding 5–15 mm, dampak efek kulitnya tergolong sedang namun harus diperhitungkan dalam perhitungan resistansi, khususnya pada frekuensi yang lebih tinggi atau dengan kandungan harmonik yang signifikan.

Dalam praktiknya, hal ini berarti meningkatkan diameter luar (bukan ketebalan dinding) adalah cara yang lebih efisien untuk meningkatkan kapasitas arus ketika ketebalan dinding melebihi 8–10 mm. Diameter yang lebih besar juga meningkatkan luas permukaan yang tersedia untuk pembuangan panas konvektif.

Pemuatan Rentang Mekanis

Batang bus harus menopang bobotnya sendiri, beban angin, dan di beberapa wilayah, beban akumulasi es, sepanjang rentang desain tanpa melebihi batas tegangan atau defleksi yang diijinkan. Pemeriksaan desain kritis adalah tegangan lentur maksimum pada pertengahan bentang atau pada titik pemasangan klem.

Untuk bentang horizontal yang ditumpu sederhana, momen lentur maksimum M = wL²/8, dengan w adalah beban terdistribusi per satuan panjang (N/m) dan L adalah panjang bentang. Tegangan lentur yang dihasilkan σ = M × (OD/2) / I, dimana I adalah momen kedua luas penampang tabung. Untuk 6063-T6 dengan kekuatan luluh kira-kira 170 MPa , tegangan ijin desain biasanya ditetapkan pada 50–65% dari hasil , memberikan yang diijinkan tentang 85–110 MPa .

Misalnya, tabung 6063-T6 berdinding 100 mm OD × 8 mm pada bentang 10 meter dengan beban angin terdistribusi sebesar 300 N/m dan berat sendiri kira-kira 19,2 N/m akan mengalami gabungan beban terdistribusi sekitar 320 N/m. Tegangan lentur tengah bentang yang dihasilkan dihitung kira-kira 62 MPa — dengan nyaman berada dalam rentang yang diijinkan, memastikan bahwa rentang tersebut dapat diterima secara struktural.

Pelepasan Korona dan Diameter Konduktor Minimum

Pada tegangan di atas kira-kira 66 kV, gradien medan listrik pada permukaan konduktor menjadi batasan desain. Pelepasan korona terjadi ketika medan listrik permukaan melebihi kira-kira 1.500 kV/m (puncak) di udara di permukaan laut. Meningkatkan diameter luar konduktor mengurangi gradien medan permukaan dan meningkatkan tegangan permulaan korona.

Untuk sistem 220 kV dengan tegangan fasa ke bumi sekitar 127 kV (RMS), OD konduktor minimum sekitar 80–100 mm biasanya diperlukan untuk menjaga kinerja corona dalam batas yang dapat diterima. Pada 500 kV, nilai OD sebesar 120–180 mm adalah tipikal. Inilah sebabnya mengapa diameter luar bus bar tegangan tinggi sering kali ditentukan oleh persyaratan corona, bukan berdasarkan nilai arus saja.

Opsi Perawatan Permukaan dan Perlindungan Korosi

Kondisi permukaan batang bus tubular paduan aluminium mempengaruhi ketahanan korosi jangka panjang dan kinerja kelistrikan sambungan baut atau penjepit. Memahami opsi perawatan yang tersedia membantu mencocokkan spesifikasi dengan lingkungan instalasi.

Mill Finish (seperti yang diekstrusi)

Kebanyakan bus bar tubular aluminium dilengkapi dengan finishing mill — permukaan ekstrusi alami dengan lapisan oksida asli yang tipis. Ini cukup untuk lingkungan pedalaman non-industri dengan kelembapan sedang. Permukaan harus dibersihkan dan senyawa sambungan kontak diterapkan pada semua sambungan baut untuk mencegah korosi galvanik dan mengurangi resistensi kontak.

Anodisasi

Anodisasi keras menghasilkan lapisan oksida 25–100 mikron ketebalan, secara signifikan meningkatkan ketahanan terhadap abrasi, korosi lubang, dan serangan atmosfer. Ini adalah perawatan permukaan yang lebih disukai untuk lingkungan pesisir (kategori korosi C4–C5 laut sesuai ISO 9223) dan untuk instalasi di atmosfer pabrik kimia. Perhatikan bahwa permukaan yang dianodisasi pada area kontak harus dikikis atau ditutup sebelum dianodisasi untuk menjaga resistansi kontak yang rendah pada sambungan.

Pelapisan Timah atau Perak di Zona Kontak

Pada area kontak sambungan yang dibaut, pelapisan timah (biasanya 10–25 mikron ) atau pelapisan perak ( 5–15 mikron ) sering kali ditentukan untuk mencegah penumpukan aluminium oksida dan memastikan kontak listrik resistansi rendah yang stabil selama masa pakai. Pelapisan perak memberikan resistansi kontak yang lebih rendah dan lebih stabil namun dengan biaya lebih tinggi; pelapisan timah banyak digunakan sebagai alternatif yang praktis dan hemat biaya.

Pelapis Cat

Dalam beberapa proyek industri, badan batang bus berbentuk tabung (tidak termasuk zona kontak) dilapisi dengan primer epoksi ditambah sistem lapisan atas poliuretan. Hal ini biasa terjadi pada aplikasi petrokimia atau lepas pantai yang diperkirakan berada pada lingkungan kategori korosi C5-M. Ketebalan lapisan biasanya DFT 80–120 mikron (ketebalan film kering) per lapis untuk sistem dua lapis.

Ekspansi Termal dan Desain Koneksi Fleksibel

Aluminium mempunyai koefisien muai panas kira-kira 23 × 10⁻⁶ /°C — sekitar 40% lebih tinggi dari baja. Pada bentang bus bar sepanjang 15 meter, perubahan suhu sebesar 60°C (dari titik terendah di musim dingin ke titik tertinggi di musim panas) menghasilkan ekspansi linier kira-kira 20,7mm . Jika pemuaian ini tidak diakomodasi oleh sambungan ekspansi fleksibel atau dudukan klem geser, maka tegangan tekan yang dihasilkan dapat menyebabkan tekuk, kerusakan klem, atau kegagalan isolator.

Praktik standarnya adalah memasang sambungan ekspansi fleksibel — biasanya konektor fleksibel aluminium laminasi atau fitting ekspansi tipe bellow — dengan interval tidak melebihi 30–40 meter pada jalur bus lurus panjang, dan di setiap titik di mana bus berpindah arah atau menghubungkan ke terminal peralatan. Loop ekspansi yang dibentuk dari bagian tabung bengkok juga digunakan jika ruang memungkinkan, memberikan kapasitas gerakan aksial yang diperlukan dengan tetap menjaga kontinuitas konduktor.

Pada sambungan terminal peralatan — seperti busing transformator, terminal pemutus sirkuit, atau bantalan sakelar pemutus — konektor fleksibel harus selalu digunakan untuk memisahkan gerakan termal batang bus dari gaya terminal peralatan. Kebanyakan produsen trafo dan switchgear menetapkan gaya terminal maksimum yang diijinkan, biasanya dalam kisaran gaya radial 300–800 N , yang dapat dengan mudah dilampaui oleh sambungan batang bus yang kaku selama siklus termal.

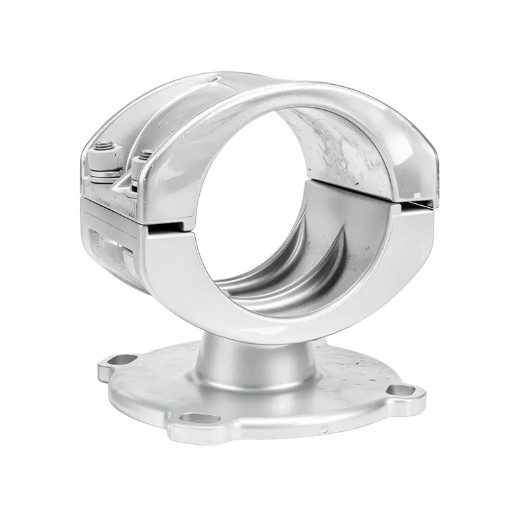

Pemilihan Perangkat Keras Penjepit dan Pendukung

Kinerja sistem bus bar tubular paduan aluminium sangat bergantung pada kualitas dan pemilihan perangkat keras pendukung yang tepat seperti halnya pada konduktor itu sendiri. Desain penjepit yang buruk adalah salah satu penyebab utama kegagalan kelelahan getaran pada titik tumpu.

Klem Tetap vs Klem Geser

Klem tetap menambatkan batang bus secara kaku pada satu atau lebih titik pada bentang — biasanya pada titik tengah jangka panjang — sementara klem geser atau klem ekspansi pada semua titik tumpu lainnya memungkinkan konduktor bergerak secara aksial. Pengaturan tipikal untuk jalur bus 30 meter menggunakan satu klem tetap di tengah dan klem geser di setiap ujung dan pada penyangga perantara. Pengaturan ini mengontrol pergerakan ekspansi termal secara simetris dan mencegah tekuk.

Kompatibilitas Bahan Penjepit

Badan klem yang bersentuhan langsung dengan batang bus aluminium harus dibuat dari paduan aluminium (sebaiknya seri paduan yang sama) atau besi tuang yang dilapisi dengan tepat untuk menghindari korosi galvanik bimetalik. Pengencang baja tahan karat dengan ring isolasi atau senyawa anti-galvanik direkomendasikan jika perangkat keras besi bersentuhan dengan aluminium.

Peredam Getaran

Getaran Aeolian — getaran resonansi yang disebabkan oleh angin stabil dengan kecepatan rendah 1–7 m/s — dapat menyebabkan retak lelah pada titik pemasangan klem setelahnya Siklus pemuatan 10⁷ hingga 10⁹ . Untuk bentang bar bus melebihi 8 meter di lokasi luar ruangan yang terbuka, peredam getaran tipe stockbridge atau selongsong peredam elastomer harus ditentukan. Ini biasanya dipasang di dalam 0,5 hingga 1,0 meter dari setiap klem pendukung.

Standar dan Persyaratan Pengujian untuk Bus Bar Tubular Aluminium

Kepatuhan terhadap standar yang diakui memastikan bahwa bus bar tubular paduan aluminium yang Anda tentukan telah diproduksi dan diuji hingga ambang batas kualitas yang ditentukan. Standar berikut ini paling relevan:

• IEC 60105 — Aluminium dan paduan aluminium: produk tempa untuk keperluan listrik. Meliputi komposisi kimia, sifat mekanik, dan persyaratan konduktivitas untuk paduan seri 1350 dan 6xxx yang digunakan dalam konduktor batang bus.
• ASTM B241 / B241M — Spesifikasi standar untuk pipa seamless aluminium dan paduan aluminium serta tabung ekstrusi seamless. Banyak direferensikan untuk toleransi dimensi, sifat tarik, dan komposisi paduan produk tabung 6061 dan 6063.
• EN 755-2 / EN 754-2 — Standar Eropa untuk tabung bulat dan tabung tarik paduan aluminium ekstrusi, menetapkan sifat mekanik untuk paduan 6063 dan 6061 dalam berbagai temper.
• GB/T 5585.2 — Standar nasional Tiongkok untuk bus bar aluminium dan paduan aluminium untuk keperluan kelistrikan. Relevan untuk proyek di Tiongkok dan untuk produk yang bersumber dari pemasok batang bus tubular aluminium Tiongkok.
• IEC 62271-1 — Spesifikasi umum untuk switchgear dan controlgear tegangan tinggi. Mengatur kenaikan suhu, ketahanan terhadap arus pendek, dan persyaratan kinerja dielektrik untuk sistem batang bus dalam rakitan switchgear.
• IEEE Std 605 — Panduan IEEE untuk desain bus di gardu induk berinsulasi udara. Memberikan metodologi komprehensif untuk pemeringkatan arus, desain mekanis, dan penghitungan gaya hubung singkat untuk pemasangan bus bar luar ruangan.

Saat meminta penawaran harga dari pemasok batang bus tubular aluminium, tentukan standar mana yang mengatur sifat material, toleransi dimensi, dan sertifikasi pengujian. Minta sertifikat uji pabrik (MTC) yang mengonfirmasi komposisi kimia dan sifat mekanik untuk batch produksi tertentu, bukan data katalog umum.

Apa yang Harus Dievaluasi Saat Memilih Pemasok Bus Bar Tubular Aluminium

Keputusan pengadaan untuk sistem bus bar tubular paduan aluminium melibatkan lebih dari sekadar membandingkan spesifikasi katalog. Pemasok yang kompeten secara teknis dan kualitas terjamin mengurangi risiko proyek selama fase desain, fabrikasi, pengiriman, dan pemasangan.

Kemampuan Ekstrusi dan Fabrikasi

Pemasok bus bar tubular aluminium yang mampu harus mengoperasikan atau memiliki akses langsung ke mesin ekstrusi yang mampu menghasilkan kisaran OD yang diperlukan — biasanya OD 40 mm hingga 300 mm untuk aplikasi gardu induk. Verifikasi bahwa pemasok dapat memenuhi toleransi dimensi yang ditentukan oleh desain Anda: biasanya ±0,5% pada OD and ±5% pada ketebalan dinding untuk toleransi standar EN atau ASTM, atau toleransi yang lebih ketat untuk aplikasi switchgear presisi.

Pemrosesan Nilai Tambah

Banyak proyek gardu induk memerlukan batang bus yang sudah dipotong memanjang, dengan lubang baut yang dibor atau dilubangi, permukaan ujung yang dikerjakan dengan mesin, dan zona kontak berlapis. Konfirmasikan apakah pemasok menyediakan layanan bernilai tambah ini sendiri atau mensubkontrakkannya, karena subkontrak menambah waktu tunggu dan potensi kesenjangan pengendalian kualitas. Kemampuan pemesinan, pengeboran, dan pelapisan CNC internal merupakan pembeda yang berarti.

Ketertelusuran Material

Keterlacakan material secara penuh — mulai dari jumlah lelehan billet hingga proses ekstrusi, perlakuan panas, dan inspeksi akhir — merupakan persyaratan untuk proyek utilitas dan pembangkit listrik. Pemasok harus dapat memberikan nomor panas, sertifikasi paduan, penetapan suhu, dan hasil uji mekanis yang dapat ditelusuri ke produk spesifik yang dikirim. Hal ini sangat penting untuk proyek yang harus melalui inspeksi pihak ketiga atau tinjauan teknisi pemilik.

Manajemen Mutu dan Sertifikasi Pihak Ketiga

Sertifikasi ISO 9001 adalah harapan dasar bagi pemasok bus bar tubular aluminium yang kredibel. Untuk proyek nuklir, lepas pantai, atau proyek pertahanan, persyaratan sistem mutu tambahan (misalnya, ISO 3834 untuk kualitas pengelasan, NADCAP untuk perawatan permukaan) mungkin berlaku. Mintalah bukti audit pihak ketiga dan mintalah referensi pelanggan dari proyek gardu induk atau transmisi yang sebanding.

Waktu Pimpin dan Pengemasan

Profil stok standar (OD 50–150 mm pada 6063-T6) biasanya tersedia dengan waktu tunggu 2–6 minggu dari pemasok pemegang saham. Diameter khusus, tingkat paduan, atau komponen yang diproses secara berat mungkin diperlukan 8–16 minggu dari penempatan pesanan. Konfirmasikan persyaratan pengemasan ekspor — bus bar dengan panjang lebih dari 6 meter memerlukan peti kayu khusus atau stillage baja untuk mencegah kerusakan saat transit, dan pengalaman pemasok dalam dokumentasi pengiriman internasional patut diverifikasi untuk proyek lintas batas.

Praktik Terbaik Instalasi untuk Keandalan Jangka Panjang

Bahkan bus bar tubular paduan aluminium yang ditentukan dengan benar dapat berkinerja buruk atau gagal sebelum waktunya jika praktik pemasangan tidak memadai. Poin-poin berikut merangkum persyaratan instalasi yang paling penting.

• Persiapan bersama: Pada semua permukaan kontak yang dibaut, bersihkan aluminium hingga logam terang dengan sikat kawat baja tahan karat segera sebelum perakitan. Oleskan senyawa sambungan konduktif (mengandung partikel seng atau sejenisnya) ke kedua permukaan kawin sebelum dibaut. Jangan biarkan permukaan yang sudah dibersihkan terbuka selama lebih dari kira-kira 30 menit sebelum menyelesaikan sambungan.
• Torsi baut: Gunakan ring pegas Belleville (washer pegas cakram) di bawah kepala baut dan mur pada semua sambungan baut aluminium-ke-aluminium. Aluminium merayap di bawah beban tekan yang berkelanjutan, menyebabkan gaya penjepitan sambungan baut berkurang seiring waktu. Mesin cuci Belleville mengimbangi relaksasi ini dan menjaga tekanan kontak yang memadai. Ikuti jadwal torsi yang ditentukan oleh produsen klem atau konektor — biasanya 30–60 Nm untuk baut M12 pada sambungan aluminium-aluminium.
• Penyelarasan: Pastikan segmen bus bar sejajar dengan benar sebelum mengencangkan klem penopang. Ketidaksejajaran lateral lebih dari 2–3 mm pada posisi sambungan menimbulkan konsentrasi tegangan lentur yang mengurangi umur kelelahan akibat beban elektromagnetik hubung singkat dan angin.
• Sambungan las: Jika pengelasan lapangan dilakukan (misalnya, untuk loop ekspansi atau sambungan T), gunakan proses MIG atau TIG dengan kawat pengisi ER4043 atau ER5356 yang sesuai untuk paduan dasar. Perlakuan panas pasca pengelasan umumnya tidak diperlukan untuk sambungan bus bar 6063 atau 6061, namun zona yang terkena panas akan mengalami penurunan kekuatan tarik lokal sekitar 30–40% relatif terhadap temper T6 — ini harus diperhitungkan dalam desain mekanis.
• Inspeksi pasca instalasi: Lakukan survei termografi terhadap semua sambungan baut yang terkena beban di dalamnya 3 bulan commissioning untuk mengidentifikasi sambungan dengan resistansi tinggi sebelum menjadi masalah layanan. Ulangi dengan interval tidak lebih dari 3 tahun untuk sistem bus bar distribusi kritis.
