Apa yang Membuat Batang Bus Tubular Paduan Magnesium-Aluminium Penting untuk Sistem Transmisi Daya Tegangan Ultra Tinggi？

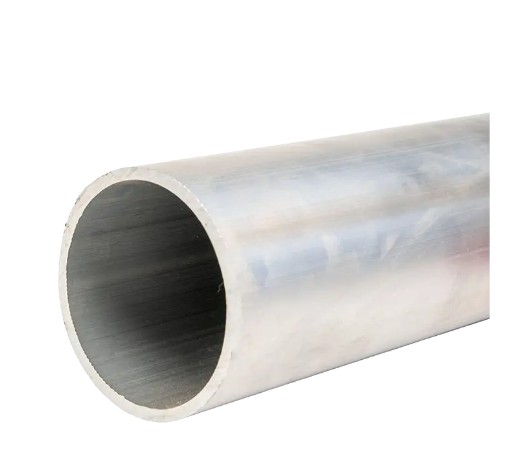

Batang bus tubular paduan magnesium-aluminium tegangan ultra-tinggi (UHV). berfungsi sebagai komponen konduktif inti untuk Yastem transmisi dan transformasi daya tegangan ekstra tinggi dan tegangan ultra tinggi 500kV ke atas . Diproduksi menggunakan sistem material paduan magnesium-aluminium melalui proses pembentukan ekstrusi yang presisi, produk-produk ini digabungkan konstruksi ringan, konduktivitas listrik tinggi, dan kekuatan mekanik yang sangat baik . Seri produk ini mencakup beberapa spesifikasi material termasuk paduan aluminium-magnesium 6063G, paduan aluminium-mangan LF21Y, paduan aluminium tanah jarang 6R05, dan paduan aluminium tahan panas 2A14, yang secara komprehensif mencakup skenario aplikasi UHV mulai dari 220kV, 500kV, 750kV, ±800kV, hingga 1000kV. Di bawah kondisi operasi terukur, konduktivitas listrik mencapai ≥60% IACS , dengan kapasitas arus pengenal hingga 12.000A , kekuatan tarik dipertahankan di 180-250MPa kisaran, cakupan suhu pengoperasian dari -40℃ hingga 150℃ , dan masa pakai yang dirancang 30-40 tahun .

Sistem Material dan Desain Komposisi Paduan

Nilai dan Karakteristik Paduan Primer

Pemilihan bahan untuk Batang bus tubular paduan magnesium-aluminium UHV secara langsung menentukan kinerja listrik dan keandalan mekanisnya. Aplikasi teknik saat ini terutama memanfaatkan empat kategori paduan berikut:

• Paduan Aluminium-Magnesium 6063G : Milik sistem paduan penguatan Al-mg-Si yang dapat diberi perlakuan panas, menampilkan kinerja pemrosesan ekstrusi yang sangat baik dan ketahanan terhadap korosi. Konduktivitas listriknya sekitar 53-55% IACS, dengan kekuatan tarik 120-150MPa, cocok untuk sistem busbar gardu induk UHV konvensional.
• Paduan Aluminium-Mangan LF21Y : Paduan aluminium anti karat seri Al-Mn dengan ketahanan korosi atmosferik yang luar biasa dan kemampuan las yang baik, dengan kekuatan sedang. Ini terutama digunakan di gardu induk luar ruangan di lingkungan pesisir dan kelembaban tinggi.
• Paduan Aluminium Tanah Langka 6R05 : Menggabungkan unsur-unsur tanah jarang (seperti Ce, La, dll.) ke dalam matriks aluminium, secara signifikan menyempurnakan struktur butiran, meningkatkan kekuatan suhu tinggi dan ketahanan mulur. Konduktivitas listrik mencapai ≥60% IACS, dengan kekuatan tarik 180-220MPa, cocok untuk stasiun hub UHV berarus tinggi dan beban berat.
• Paduan Aluminium Tahan Panas 2A14 : Paduan tahan panas berkekuatan tinggi seri Al-Cu-Mg-Si yang mampu beroperasi jangka panjang di atas 150℃, dengan kekuatan tarik melebihi 250MPa. Hal ini terutama digunakan untuk outlet generator, transformator tungku listrik, dan aplikasi kenaikan suhu tinggi arus tinggi lainnya.

Kontrol Komposisi Kimia Kritis

Kontrol komposisi paduan yang tepat merupakan prasyarat untuk memastikan kinerja bus bar yang konsisten. Mengambil paduan 6063G sebagai contoh, fraksi massa elemen utamanya harus dikontrol secara ketat dalam rentang berikut:

Magnesium (Mg), sebagai unsur paduan utama, bergabung dengan silikon (Si) membentuk fase penguatan Mg₂Si. Melalui perlakuan panas T6 (perlakuan solusi penuaan buatan), kekuatan material dapat ditingkatkan secara signifikan. Sementara itu, penambahan magnesium memiliki dampak negatif yang relatif kecil terhadap konduktivitas listrik, memungkinkan paduan 6063G mencapai keseimbangan yang sangat baik antara kekuatan dan konduktivitas.

Kinerja Listrik dan Daya Dukung Arus

Karakteristik Konduktivitas dan Resistansi Listrik

Indikator kinerja kelistrikan inti untuk bus bar tubular UHV adalah konduktivitas listrik dan resistansi DC. Menurut data pengukuran teknik, nilai paduan yang berbeda menunjukkan sifat konduktif yang berbeda-beda:

• Kondisi 6063G-T6 : Konduktivitas listrik ≥53% IACS, resistivitas pada 20℃ sekitar 0,0325 Ω·mm²/m
• Kondisi 6101-T7 : Konduktivitas listrik ≥56% IACS, resistivitas pada 20℃ sekitar 0,0308 Ω·mm²/m
• Paduan Tanah Langka 6R05 : Konduktivitas listrik ≥60% IACS, resistivitas pada 20℃ sekitar 0,0287 Ω·mm²/m
• 1060 Aluminium Murni : Konduktivitas listrik ≥61% IACS, namun dengan kekuatan mekanik yang lebih rendah, hanya digunakan pada aplikasi yang persyaratan kekuatannya tidak terlalu penting

Mengambil contoh gardu induk 500kV, ketika menggunakan bus bar tubular 6063G dengan diameter luar 160mm dan ketebalan dinding 8mm , luas penampangnya kira-kira 3.848mm² . Di bawah suhu sekitar 35℃ dan suhu konduktor yang diijinkan 80℃, daya dukung arus kontinu mencapai 4.500-5.000A . Jika paduan tanah jarang 6R05 dengan spesifikasi yang sama digunakan, daya dukung arus dapat ditingkatkan menjadi 4,800-5,300A , mewakili peningkatan sekitar 6-8%.

Referensi Desain Daya Dukung Saat Ini

Desain daya dukung busbar tubular saat ini harus secara komprehensif mempertimbangkan penampang konduktor, kondisi pembuangan panas, suhu lingkungan, dan faktor radiasi matahari. Tabel berikut memberikan nilai referensi untuk daya dukung arus dari spesifikasi tipikal dalam kondisi luar ruangan (suhu sekitar 35℃, suhu konduktor 80℃, intensitas radiasi matahari 1.000W/m²):

Patut dicatat bahwa ketika bus bar berbentuk tabung digunakan koneksi antara GIS (Gas Insulated Switchgear) dan trafo atau pemutus arus , daya dukung arus aktual harus dikalikan dengan faktor koreksi sebesar 0,85-0,90 karena ruang yang kompak dan kondisi pembuangan panas yang terbatas.

Kekuatan Mekanik dan Desain Struktural

Kekuatan Tarik dan Hasil

Batang bus berbentuk tabung UHV harus menahan berbagai beban mekanis selama pengoperasian termasuk berat sendiri, tekanan angin, pertambahan es, dan gaya elektrodinamik hubung singkat. Indikator kinerja mekanisnya harus memenuhi persyaratan berikut:

• Kekuatan Tarik (Rm) : ≥180MPa (paduan 6R05 bisa mencapai di atas 220MPa)
• Kekuatan Hasil (Rp0,2) : ≥120MPa (6063G dalam kondisi T6 sekitar 150MPa)
• Perpanjangan (A50) : ≥8% (memastikan tidak ada patah getas selama pembengkokan pemasangan)
• Modulus Elastis : Sekitar 70GPa, setara dengan aluminium murni

Di bawah pengaruh arus hubung singkat, bus bar harus menahan gaya elektrodinamik yang sangat besar. Mengambil a 50kA/3dtk misalnya arus hubung singkat, gaya elektrodinamik antara konduktor paralel yang berdekatan dapat mencapai beberapa ribu Newton per meter, sehingga batang bus tidak hanya memiliki kekuatan statis yang cukup tetapi juga ketahanan lelah yang baik. Batas kelelahan paduan magnesium-aluminium adalah kira-kira 35-40% dari kekuatan tarik, memberikan daya tahan yang baik dalam lingkungan getaran akibat angin dan getaran hubung singkat.

Desain Lendutan dan Rentang Dukungan

Rentang dukungan batang bus berbentuk tabung secara langsung mempengaruhi biaya proyek dan keselamatan operasional. Menurut standar IEEE Std 605 dan DL/T 5222, defleksi maksimum batang bus tubular luar ruangan umumnya terbatas pada 1/200 hingga 1/150 dari rentang tersebut. Mengambil yang biasa digunakan φ160×8mm misalnya batang bus berbentuk tabung, di bawah aksi gabungan antara berat sendiri dan tekanan angin dasar (0,5kN/m²), rentang dukungan maksimum dapat mencapai 8-10 meter . Jika penyangga yang diperkuat digunakan atau bentangnya dikurangi menjadi 6-7 meter, defleksi dapat dikurangi secara signifikan dan ketahanan terhadap getaran yang disebabkan oleh angin dapat ditingkatkan.

Untuk aplikasi bentang besar di gardu induk UHV (seperti persimpangan jalan atau area peralatan), kawat redaman batang bus berbentuk tabung struktur komposit sering digunakan, atau penyangga tambahan ditambahkan pada pertengahan bentang untuk menekan getaran yang disebabkan oleh angin dan getaran hubung singkat. Pengukuran telah menunjukkan bahwa setelah memasang saluran peredam kawat terdampar aluminium di dalam batang bus berbentuk tabung, amplitudo getaran yang disebabkan oleh angin dapat dikurangi sebesar lebih dari 60% , secara efektif mencegah risiko patah tulang akibat kelelahan.

Ketahanan Cuaca dan Perlindungan Korosi

Perilaku Korosi Atmosfer

Permukaan batang bus tubular paduan magnesium-aluminium secara alami membentuk padat Film oksida Al₂O₃ dengan ketebalan kurang lebih 2-10nm. Film oksida ini menunjukkan stabilitas yang baik di lingkungan dengan nilai pH antara 4-9, sehingga secara efektif mencegah korosi lebih lanjut pada substrat. Namun, di atmosfer industri (mengandung SO₂), atmosfer laut (mengandung Cl⁻), dan lingkungan hujan asam, lapisan oksida dapat rusak, sehingga menyebabkan korosi lubang atau korosi intergranular.

Data uji korosi yang dipercepat menunjukkan bahwa laju korosi tahunan paduan 6063G di lingkungan atmosfer industri adalah sekitar 0,5-1,5μm , dan kira-kira di lingkungan atmosfer laut 1,0-3,0μm . Berdasarkan umur desain 30 tahun dan ketebalan dinding 8mm, bahkan tanpa perlindungan tambahan, hanya kerugian korosi saja 1-2% ketebalan dinding, memiliki dampak terbatas pada kekuatan struktural. Namun, di lingkungan yang sangat korosif (seperti daerah pesisir yang banyak kabut garam), disarankan untuk melakukan perawatan anodisasi permukaan atau pelapisan anti korosi.

Proses Perlindungan Permukaan

Untuk memperpanjang masa pakai bus bar tubular di lingkungan yang keras, tindakan perlindungan berikut biasanya dilakukan:

1. Perawatan Anodisasi : Menghasilkan film Al₂O₃ setebal 10-25μm di permukaan melalui metode elektrokimia, menampilkan kekerasan tinggi dan sifat insulasi yang baik, dengan ketahanan korosi meningkat 3-5 kali lipat.
2. Lapisan Fluorokarbon : Menyemprotkan lapisan fluorokarbon PVDF atau FEVE dengan ketebalan film 30-50μm, menunjukkan retensi warna dan kilap yang sangat baik di lingkungan ultraviolet dan kabut garam, dengan masa perlindungan korosi melebihi 20 tahun.
3. Lapisan Celup Panas : Menerapkan galvanisasi hot-dip atau pelapisan timah pada sambungan perangkat keras dan area kontak logam lain yang berbeda untuk mencegah korosi galvanik.
4. Perlindungan Gemuk Konduktif : Mengoleskan gemuk konduktif yang mengandung seng atau perak pada permukaan kontak sambungan untuk mengurangi resistensi kontak dan mengisolasi udara dan kelembapan.

Tren Perkembangan Teknologi

Bahan dan Proses Baru

Seiring kemajuan proyek UHV menuju tingkat tegangan yang lebih tinggi dan kapasitas transmisi yang lebih besar, teknologi batang bus tubular paduan magnesium-aluminium terus berkembang:

• Penguatan Nano-Komposit : Memasukkan partikel TiB₂ atau Al₂O₃ skala nano ke dalam matriks aluminium dapat meningkatkan kekuatan tarik hingga di atas 300MPa tanpa mengurangi konduktivitas listrik secara signifikan, sekaligus meningkatkan ketahanan mulur.
• Teknologi Ekstrusi Berkelanjutan : Menggunakan proses ekstrusi kontinyu Conform memungkinkan produksi batang bus berbentuk tabung dengan panjang tak terbatas, menghilangkan kelemahan antarmuka dari ekstrusi konvensional dan secara signifikan meningkatkan konsistensi produk.
• Pendinginan dan Penuaan Online : Mengintegrasikan proses ekstrusi, quenching, dan penuaan ke dalam satu lini produksi memperpendek siklus produksi, sementara kontrol suhu yang tepat mengurangi variasi kinerja dalam kondisi T6 hingga ±5%.

Teknologi Pemantauan Cerdas

Gardu induk UHV modern secara bertahap memperkenalkan teknologi Internet of Things dan kecerdasan buatan untuk memantau kondisi pengoperasian bus bar tubular secara real-time:

1. Pengukuran Suhu Serat Optik Terdistribusi : Meletakkan serat optik pada permukaan batang bus berbentuk tabung atau pada sambungan, menggunakan prinsip hamburan Raman atau hamburan Brillouin untuk mencapai pengukuran medan suhu terdistribusi dengan akurasi ±1℃ dan resolusi spasial 0,5 meter.
2. Pemantauan Ketegangan Nirkabel : Memasang sensor regangan nirkabel mini pada titik penyangga dan bentang tengah untuk mengumpulkan frekuensi dan amplitudo getaran secara real-time, mengidentifikasi getaran yang disebabkan oleh angin dan risiko derap es melalui analisis spektral.
3. Prediksi Kesalahan AI : Melatih model pembelajaran mesin berdasarkan data operasional historis, melakukan analisis fusi pada data multidimensi termasuk suhu, getaran, dan kondisi meteorologi, untuk memprediksi potensi kesalahan 72 jam terlebih dahulu dengan akurasi melebihi 90%.

Melihat ke depan, Batang bus tubular paduan magnesium-aluminium UHV akan berkembang ke arah kekuatan yang lebih tinggi, konduktivitas listrik yang lebih tinggi, masa pakai yang lebih lama, dan kecerdasan yang lebih baik , memberikan dukungan peralatan yang solid untuk membangun sistem tenaga baru dengan energi terbarukan sebagai andalan.
